Materiali comuni

• Acciaio ad alta velocità (HSS): Un materiale versatile ed economico che offre un buon equilibrio tra durezza, tenacità e resistenza all'usura. Esistono diversi gradi di HSS con proprietà diverse:
• Serie M: Il tipo più comune, adatto a una serie di applicazioni di incisione.
• HSS legato al cobalto: offre una durezza superiore a caldo, ideale per l'incisione di materiali più duri o per l'utilizzo di velocità di taglio più elevate.
• Carburo solido: Molto più duro e resistente all'usura dell'HSS, consente velocità di taglio più elevate, una maggiore durata dell'utensile e prestazioni migliori su materiali difficili da incidere. Le frese per incisione in metallo duro sono preferite per l'incisione di precisione, per gli ambienti ad alta produzione o per i lavori di dettaglio molto fini.

Materiali meno comuni (specializzati)

• Diamante policristallino (PCD): Utilizzato in applicazioni estreme dove è richiesta la massima resistenza all'usura. Le frese per incisione in PCD sono spesso utilizzate per incidere materiali molto abrasivi.

Considerazioni sui materiali per le frese da incisione

La scelta del materiale giusto per una fresa da incisione a punta dipende da diversi fattori:

• Materiale del pezzo: La durezza e l'abrasività del materiale da incidere sono fattori critici. I materiali più duri richiedono generalmente frese in carburo o addirittura in PCD.
• Dettaglio e precisione: Per incisioni complesse o linee molto sottili, spesso si preferisce la maggiore rigidità e resistenza all'usura del metallo duro.
• Volume di produzione: L'incisione ad alto volume spesso predilige il metallo duro per la sua maggiore durata e per la capacità di mantenere la precisione anche su tirature più lunghe.
• Costo: l'HSS è generalmente più accessibile, mentre il carburo e il PCD hanno un costo più elevato.

Rivestimenti: Un aumento delle prestazioni

Le frese per incisione, indipendentemente dal materiale di base, possono beneficiare di rivestimenti che ne migliorano le prestazioni:

• TiN (nitruro di titanio): Un rivestimento classico e generico che migliora la durezza e riduce l'attrito.
• TiAlN (nitruro di titanio e alluminio): Eccezionale resistenza all'usura, al calore e all'ossidazione rispetto al TiN.
• AlTiN (Nitruro di alluminio e titanio): Simile al TiAlN, offre una durezza e una resistenza al calore eccezionali.
• Altri rivestimenti specializzati: Opzioni come i rivestimenti diamantati (estrema resistenza all'usura) possono essere utilizzate per materiali specifici altamente abrasivi.

Rivestimenti comuni

• TiN (nitruro di titanio): Un rivestimento classico e generico che aumenta la durezza della superficie, riduce l'attrito e offre una buona resistenza all'usura.
• TiCN (Titanium Carbonitride): Leggermente più duro del TiN, offre una maggiore resistenza all'usura e al calore.
• TiAlN (nitruro di titanio e alluminio): Rivestimento ad alte prestazioni che offre eccellente durezza, resistenza al calore e all'ossidazione. Ciò si traduce in una maggiore durata dell'utensile e in migliori prestazioni in condizioni di incisione difficili.
• AlTiN (Nitruro di alluminio e titanio): Simile al TiAlN, con eccezionali proprietà di durezza e resistenza al calore per una protezione superiore dall'usura.

Rivestimenti speciali

• AlCrN (Nitruro di alluminio e cromo): Offre un'eccezionale durezza a caldo e resistenza all'usura per tagli molto pesanti o per l'incisione di materiali ad alta temperatura.
• Rivestimenti diamantati: Il massimo della resistenza all'usura. Utilizzati per l'incisione di materiali altamente abrasivi, i rivestimenti diamantati possono avere un costo maggiore rispetto ad altre opzioni.
• Rivestimenti multistrato: La combinazione di diversi strati dei rivestimenti di cui sopra (esempio: TiN/TiAlN) può creare proprietà ottimizzate per materiali e applicazioni specifiche.

Considerazioni importanti

• Materiale del substrato: Il tipo di rivestimento appropriato dipende in parte dal fatto che la fresa sia in HSS, metallo duro, ecc.
• Materiale del pezzo: La durezza e le proprietà del materiale da incidere influiscono sulla scelta del rivestimento migliore.
• Condizioni di incisione: Le alte velocità o l'incisione aggressiva di materiali duri possono richiedere un rivestimento specifico.

L'esperienza di Baucor nel rivestimento

Baucor non si limita a produrre frese per incisione eccezionali, ma sa anche come i rivestimenti ne migliorano le prestazioni per i vostri casi d'uso specifici. Il nostro team vi aiuterà a selezionare il rivestimento ottimale per la vostra applicazione in base a:

• Le complessità dei vostri progetti di incisione (tipi di materiale, finitura desiderata, angoli della punta, ecc.)
• I guadagni di prestazioni desiderati (resistenza all'usura, durata dell'utensile, miglioramento della finitura superficiale)
• Il rapporto costo-efficacia adattato alle vostre esigenze

Conclusione

I rivestimenti migliorano in modo significativo le prestazioni, la durata e la versatilità delle frese per incisione a punta. Baucor, in qualità di produttore leader, non solo vi fornirà frese di alta qualità, ma anche l'esperienza necessaria a selezionare il rivestimento perfetto per massimizzare il rendimento del vostro investimento.

Le frese per incisione a punta trovano applicazione in una gamma sorprendentemente varia di settori e progetti. Ecco una panoramica dei settori in cui è possibile vederle in azione:

Industrie

Gioielli e incisioni: Una delle applicazioni classiche, le frese a punta per incisione sono essenziali per:

• Personalizzare gioielli con nomi, date o disegni intricati.
• Creare incisioni decorative su gioielli e altri oggetti in metallo prezioso.

Creazione di stampi e matrici: Le frese per incisione sono utilizzate per aggiungere:

• Dettagli, texture o scritte negli stampi.
• Marchi di identificazione o numeri di serie sui componenti degli stampi.

Segnaletica: Creazione di insegne incise in una varietà di materiali:

• Targhe e targhette in metallo.
• Insegne in plastica o acrilico con scritte e grafiche incise.
• Insegne in legno con elementi decorativi.

Produzione di PCB: Le frese da incisione a punta sono utilizzate nell'industria dei circuiti stampati (PCB) per:
Incisione di tracce e circuiti sottili su schede rivestite in rame.

Rimozione del materiale isolante (noto anche come isolamento dei circuiti stampati).

• Lavori artistici e hobbistici: Le frese per incisione sono popolari tra gli artisti e gli hobbisti per.

• Personalizzare oggetti come penne, oggetti in vetro e in metallo.
• Creare opere d'arte dettagliate su varie superfici.

Applicazioni specifiche

• Incisione di trofei e premi: Aggiunta di nomi, date e titoli di premi.
• Personalizzazione di regali: Incisione di iniziali, messaggi o disegni su regali.
• Marcatura di precisione: Aggiunta di numeri di serie, numeri di parte o marchi di calibrazione ai componenti.
• Incisione decorativa: Creazione di motivi e disegni intricati su una varietà di superfici a scopo estetico.

Perché le frese per incisione a punta sono ideali

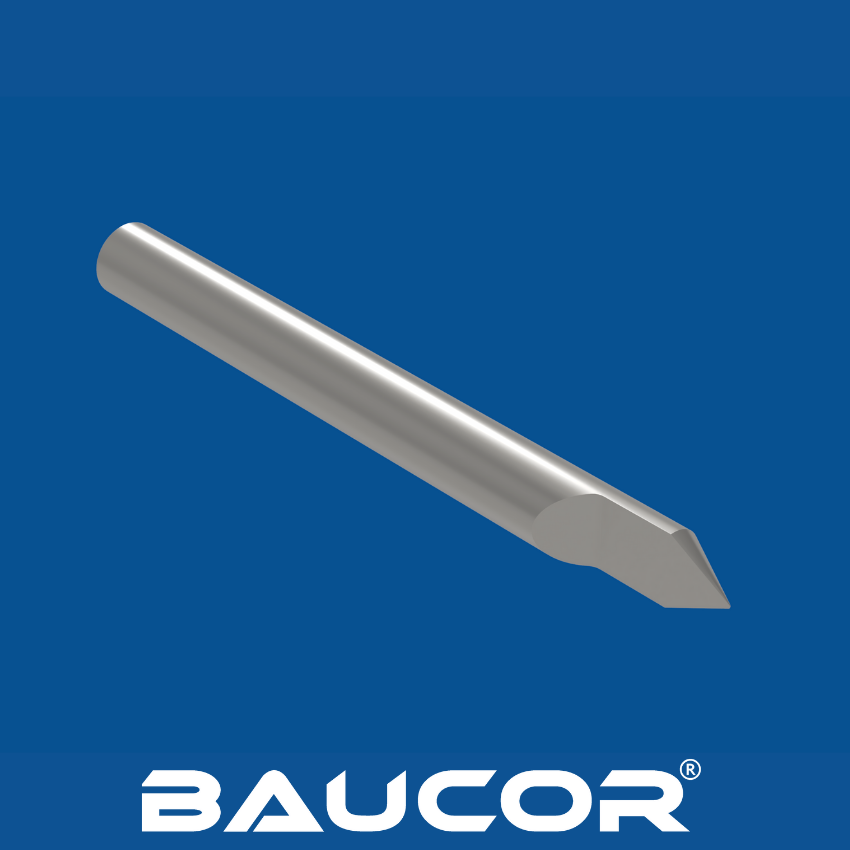

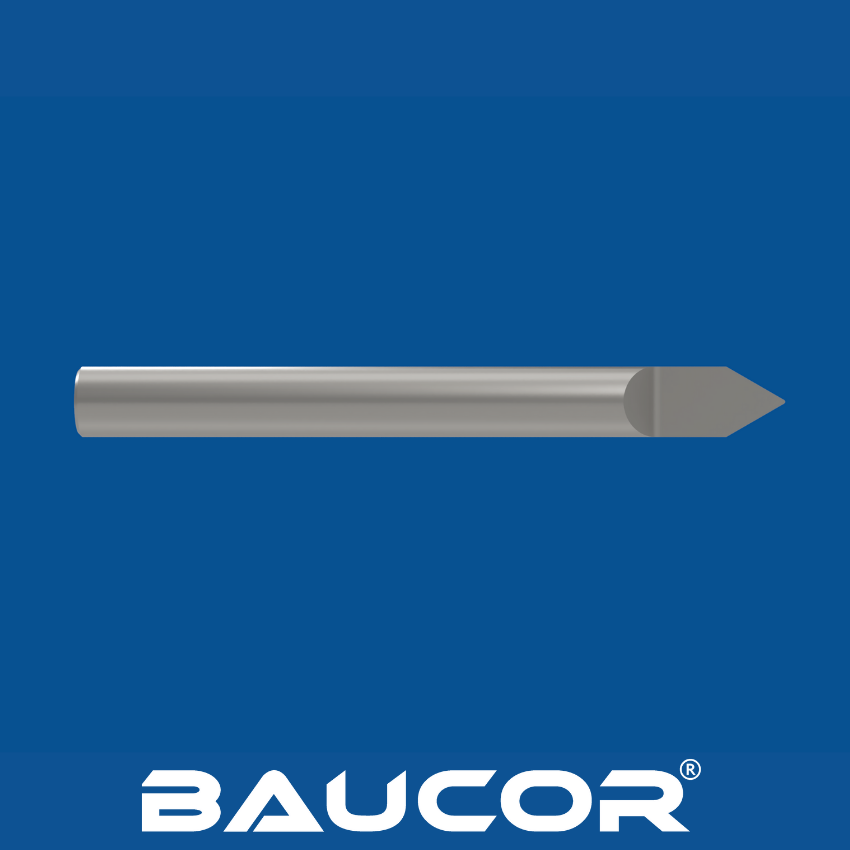

• Precisione: La punta affilata a forma di V consente di creare linee molto sottili e incisioni dettagliate.
• Controllo: La forma a V consente di variare l'ampiezza delle linee all'interno di una singola incisione regolando la profondità di taglio.
• Versatilità: Le frese da incisione a punta possono essere utilizzate su un'ampia varietà di materiali, tra cui metalli, plastica, legno e altro.

I settori principali che fanno grande affidamento sulle frese per incisione a punta:

Gioielleria e incisione: È il settore più importante per queste frese. Sono essenziali per:

• Personalizzare i gioielli con nomi, messaggi speciali o disegni intricati.
• Aggiungere elementi decorativi e incisioni artistiche ai gioielli.

Costruzione di stampi e matrici: Le frese da incisione a punta sono utilizzate per:

• Creare dettagli intricati, texture o scritte direttamente negli stampi.
• Aggiungere marchi di identificazione, numeri di serie o altre informazioni essenziali ai componenti degli stampi.

Segnaletica: Le frese per incisione sono fondamentali nella produzione di insegne per:

• Incisione di scritte, loghi e disegni in targhe e targhette di metallo.
• Creare insegne in plastica, acrilico o legno con incisioni dettagliate.

Produzione di PCB: L'industria elettronica utilizza le frese da incisione appuntite per:
Incidere con precisione sottili tracce di circuito su schede rivestite di rame durante la fabbricazione di PCB.

Isolamento: rimozione del materiale isolante per creare una separazione elettrica tra le tracce dei circuiti.

• Lavori artistici e per hobby: Le frese per incisione sono popolari tra gli artisti e gli hobbisti per:
• Personalizzare oggetti come penne, oggetti in vetro, pelletteria e altri articoli.
• Creare opere d'arte e incisioni dettagliate su varie superfici.

Perché queste industrie si affidano alle frese da incisione a punta

• Precisione e dettaglio: La punta a V consente di realizzare linee estremamente sottili e incisioni intricate, fondamentali in settori come la produzione di gioielli e l'incisione di PCB.
• Versatilità dei materiali: Queste frese possono incidere vari metalli, plastiche, legno e altri materiali, rendendole adattabili a diverse esigenze industriali.
• Controllo: La possibilità di regolare l'ampiezza delle linee all'interno di una singola incisione, variando la profondità di taglio, offre flessibilità nella progettazione.

Baucor: La vostra soluzione per l'incisione

Baucor produce taglierine per incisione a punta ad alte prestazioni, adatte alle esigenze di questi settori. Le nostre frese offrono:

• Angoli di punta ottimali: Offriamo diversi angoli di punta per adattarsi perfettamente alle larghezze delle linee e agli stili di incisione richiesti.
• Competenza sui materiali: Vi aiuteremo a selezionare le frese in HSS o in metallo duro in base ai materiali specifici con cui lavorate, garantendo prestazioni e durata ottimali.
• Rivestimenti performanti: I nostri rivestimenti sono selezionati per massimizzare la durata e le prestazioni degli utensili quando si lavora con i materiali comuni al vostro settore.

Conclusione

Le frese per incisione a punta sono strumenti indispensabili nei settori in cui la precisione, i dettagli e la versatilità nell'incisione dei materiali sono fondamentali. Baucor comprende queste esigenze e fornisce non solo frese per incisione eccezionali, ma anche l'esperienza necessaria per garantire che si adattino perfettamente alle sfide e ai materiali del vostro settore specifico.

Le frese da incisione a punta sono utilizzate in alcuni tipi di macchine specializzate:

Macchine primarie

• Macchine per incisione CNC: Queste macchine sono progettate specificamente per le attività di incisione. Offrono alta precisione, movimento multiasse e la capacità di controllare accuratamente la profondità di incisione, essenziale per utilizzare efficacemente le frese a punta.
• Fresatrici CNC (con capacità di incisione): Alcune fresatrici CNC possono essere adattate per l'incisione. Queste macchine offrono versatilità, ma possono richiedere portautensili o programmazioni speciali per ottenere risultati di incisione ottimali.

Altre macchine potenziali

• Strumenti portatili per l'incisione: Per i lavori di incisione più piccoli o meno complessi, si possono utilizzare strumenti rotanti manuali o penne per incisione con frese appuntite.
• Torni modificati: in rari casi, torni pesantemente modificati con utensili o attrezzature speciali possono essere in grado di eseguire operazioni di incisione di base. Tuttavia, si tratta di una configurazione atipica e non standard.

Perché queste macchine sono ideali?

• Precisione e controllo: Le macchine CNC, sia che si tratti di macchine per incisione dedicate o di fresatrici adattate, offrono i movimenti precisi e il controllo della profondità necessari per creare incisioni intricate con frese appuntite.
• Programmabilità (CNC): Le macchine CNC consentono di programmare ed eseguire automaticamente modelli e disegni di incisione complessi, garantendo ripetibilità e precisione.
• Velocità del mandrino: Molte macchine per incisione e frese CNC sono dotate di mandrini ad alta velocità in grado di raggiungere le elevate velocità di rotazione spesso necessarie per ottenere risultati ottimali con piccole frese da incisione.

Baucor sa che la scelta della giusta fresa per incisione è solo il primo passo per ottenere risultati eccezionali. In qualità di azienda leader, diamo priorità alla progettazione completa e al supporto ingegneristico per aiutarvi a ottenere il massimo dai nostri prodotti. Ecco cosa potete aspettarvi:

Consulenza di esperti

• Analisi delle esigenze: Lavoriamo a stretto contatto con voi per comprendere le sfide uniche delle vostre applicazioni di incisione: i materiali con cui lavorate, le larghezze di linea desiderate, i livelli di dettaglio, i volumi di produzione e qualsiasi requisito specifico del progetto.
• Progettazione ottimale: Sulla base della nostra analisi, vi guideremo verso il miglior materiale per la fresa (HSS, carburo, ecc.), l'angolo di punta ideale, i rivestimenti e qualsiasi altro fattore di progettazione che influisca sulle prestazioni di incisione.

Strumenti di progettazione all'avanguardia

• Software avanzato: Utilizziamo un software CAD/CAM per progettare con precisione le frese da incisione, garantendo geometrie accurate delle punte e percorsi di incisione impeccabili.
• Analisi FEA: Per le applicazioni più complesse o per le frese da incisione altamente personalizzate, possiamo utilizzare l'analisi agli elementi finiti (FEA) per simulare le forze e le sollecitazioni di taglio reali. Questo ci aiuta a perfezionare i nostri progetti prima che raggiungano la fase di produzione.

Soluzioni per frese da incisione personalizzate

• Oltre le offerte standard: Quando la vostra applicazione richiede geometrie delle punte, caratteristiche prestazionali o materiali al di fuori del nostro catalogo standard, offriamo servizi di progettazione completamente personalizzati.
• Approccio di partnership: I nostri ingegneri lavorano fianco a fianco con voi per sviluppare la soluzione di taglio per incisione perfetta, sia che si tratti di modificare un progetto esistente o di creare qualcosa di completamente personalizzato.

Concentrati sul vostro successo

• Massimizzazione della durata dell'utensile: Progettiamo e selezioniamo materiali e rivestimenti tenendo conto dei vostri materiali specifici e dei parametri di incisione, garantendo una lunga durata degli utensili e riducendo i costi operativi.
• Processi ottimizzati: Il nostro team è in grado di consigliare velocità, profondità e tecniche di incisione per ottimizzare i processi con le nostre frese, facendovi risparmiare tempo e aumentando l'efficienza.
• Realizzare la vostra visione: Ci impegniamo a garantire che le nostre frese per incisione si integrino perfettamente con il vostro flusso di lavoro, consentendovi di ottenere i dettagli, la precisione e la qualità desiderati nel vostro lavoro senza sforzo.

Il vantaggio Baucor

Quando collaborate con Baucor, ottenete:

• Competenza senza pari: I nostri ingegneri possiedono una profonda conoscenza della progettazione delle frese per incisione, della produzione, della conoscenza delle applicazioni reali e di come questi fattori si combinano per fornire risultati superiori.
• Approccio collaborativo: Lavoriamo insieme come un team per sviluppare la soluzione migliore, sia che si tratti di una fresa standard sia che si tratti di un progetto completamente personalizzato e adattato alle vostre esigenze.
• Guidati dai risultati: Ci impegniamo a garantire che le nostre frese e i nostri servizi di assistenza offrano miglioramenti tangibili nella precisione dell'incisione, nella produttività e nel successo complessivo del progetto.

Il supporto progettuale e ingegneristico di Baucor va ben oltre la semplice fornitura di eccezionali frese per incisione. Collaboriamo con voi per garantire la selezione ottimale degli utensili, fornire competenze di progettazione personalizzate e fornire le conoscenze e l'assistenza che si traducono in risultati eccezionali nei vostri progetti di incisione. Contattate Baucor oggi stesso per provare la differenza di un vero partner di utensili da taglio!

Principi fondamentali di progettazione

Angolo della punta: L'angolo della punta a V (gli angoli più comuni sono 60°, 90° e 120°) è il fattore principale che determina l'ampiezza della linea incisa. Gli angoli più stretti creano linee più sottili, mentre gli angoli più ampi producono linee più larghe.

• La competenza di Baucor: Offriamo vari angoli di punta standard e possiamo creare angoli personalizzati per soddisfare perfettamente le vostre esigenze di incisione.

Materiale: Le frese per incisione sono in genere realizzate in acciaio ad alta velocità (HSS) o in carburo. La scelta del materiale bilancia la durezza, la resistenza all'usura e il costo in base ai materiali da incidere e alla durata desiderata.

• La competenza di Baucor: Vi aiuteremo a selezionare il materiale che corrisponde perfettamente ai requisiti della vostra applicazione e al vostro budget.

Design del gambo: È fondamentale garantire una rigidità adeguata e un serraggio sicuro nel supporto della macchina utensile.

Esperienza Baucor: Progettiamo gambi compatibili con diverse macchine e adattiamo le dimensioni del gambo alla vostra configurazione di incisione.

• Rivestimento: L'applicazione di rivestimenti che migliorano le prestazioni (TiN, TiAlN, AlTiN, ecc.) aumenta significativamente la resistenza all'usura, riduce l'attrito e prolunga la durata dell'utensile.


• Competenza Baucor: Selezioniamo e applichiamo con competenza il rivestimento più adatto alla vostra applicazione, massimizzando la durata e le prestazioni della fresa.

Ulteriori considerazioni sulla progettazione

• Diametro di taglio: Il diametro nel punto più largo della scanalatura a V influenza la larghezza massima della linea ottenibile in una singola passata.


• Lunghezza complessiva e raggio d'azione: Può essere necessario adattare la fresa a specifiche configurazioni di incisione o geometrie del pezzo per garantire che la fresa possa accedere ai punti di incisione desiderati.


• Design della scanalatura: Anche se meno evidenti rispetto a utensili come le frese, le scanalature sulle frese per incisione aiutano comunque l'evacuazione dei trucioli e l'efficienza del taglio.



Il vantaggio del design Baucor

• Ottimizzazione specifica per l'applicazione: I nostri progetti di frese per incisione danno priorità alle prestazioni reali, personalizzate in base alle vostre esigenze.
• Strumenti di progettazione avanzati: Utilizziamo software CAD/CAM all'avanguardia per la progettazione di precisione e la generazione di percorsi di incisione impeccabili.
• Analisi FEA: Per applicazioni complesse o lavori personalizzati, Baucor può utilizzare l'analisi a elementi finiti (FEA) per simulare le sollecitazioni e le prestazioni prima ancora di iniziare la produzione.

Conclusione

La progettazione di efficaci frese per incisione a punta richiede un'attenta considerazione dell'angolo della punta, della scelta del materiale, del design del gambo, delle opzioni di rivestimento e di altri fattori geometrici. Baucor, in qualità di produttore leader, dà priorità a queste guide di progettazione, assicurandovi frese per incisione che forniscono sia una precisione eccezionale che la flessibilità necessaria per affrontare i vostri diversi progetti di incisione.
