Guida alla progettazione delle lame
Le lame industriali sono strumenti utilizzati in diversi settori, come quello automobilistico, aerospaziale e delle costruzioni. Bauccor è in grado di aiutarvi nel processo di progettazione, dalla ricerca e progettazione concettuale al design e alla scelta del materiale e della finitura necessari per la vostra specifica applicazione. Non esitate a contattarci in qualsiasi fase del processo di progettazione.
1. Ricerca e progettazione concettuale
Quando si progetta una lama industriale, il primo passo è la ricerca e la concettualizzazione del progetto. Questa fase è importante perché consente di determinare i requisiti specifici della lama e il design complessivo.
La fase di ricerca dovrebbe includere uno studio del settore o dell'applicazione specifica in cui la lama verrà utilizzata. Questo studio vi aiuterà a capire le caratteristiche uniche della lama e vi darà un'idea della concorrenza e dovrete essere in grado di sviluppare un progetto concettuale per la vostra lama.
2. Definire la geometria della lama:
La fase di ricerca dovrebbe darvi un'idea dei principali requisiti del processo di taglio e del tipo di lama richiesto. Successivamente, si può iniziare a definire le caratteristiche della lama che soddisfano i requisiti specifici di taglio, che sono:
A. Tipo di lama:
Determinare il tipo specifico di lama richiesto in base all'applicazione di taglio, ad esempio lame diritte, circolari, curve o di forma personalizzata.
B. Dimensioni della lama:
Definire le dimensioni richieste della lama, tra cui la lunghezza, la larghezza e lo spessore, per garantire un adattamento corretto e la compatibilità con la macchina o il processo di taglio.
C. Configurazione del bordo della lama:
Specificare la geometria del bordo, ad esempio dritto, seghettato, smerlato, dentato o liscio, in base alle prestazioni di taglio desiderate e al materiale da tagliare.
D. Montaggio della lama:
Definire le caratteristiche di montaggio della lama, come serraggio, bullonatura o meccanismo di montaggio specifico, in base alla macchina o al processo di taglio.
E. Materiale della lama:
Selezionare il materiale appropriato per la lama in base al materiale da tagliare, alla durezza, alla resistenza all'usura e all'ambiente. Offriamo diversi materiali come
F. Durezza dello smusso:
Determinare il livello di durezza desiderato della lama per garantire che possa resistere alle forze di taglio e mantenere la sua affilatura nel tempo.
G. Rivestimento e trattamento superficiale della lama:
Considerare l'applicazione di rivestimenti o trattamenti superficiali per migliorare le prestazioni della lama, ridurre l'attrito, aumentare la durezza e migliorare la resistenza alla corrosione.
H. Stabilità e rigidità della lama:
Assicurarsi che il design della lama offra stabilità e rigidità adeguate per ridurre al minimo le vibrazioni, le deformazioni e le distorsioni durante il processo di taglio.
OTTENERE UN PREVENTIVO
Tipo di lama:

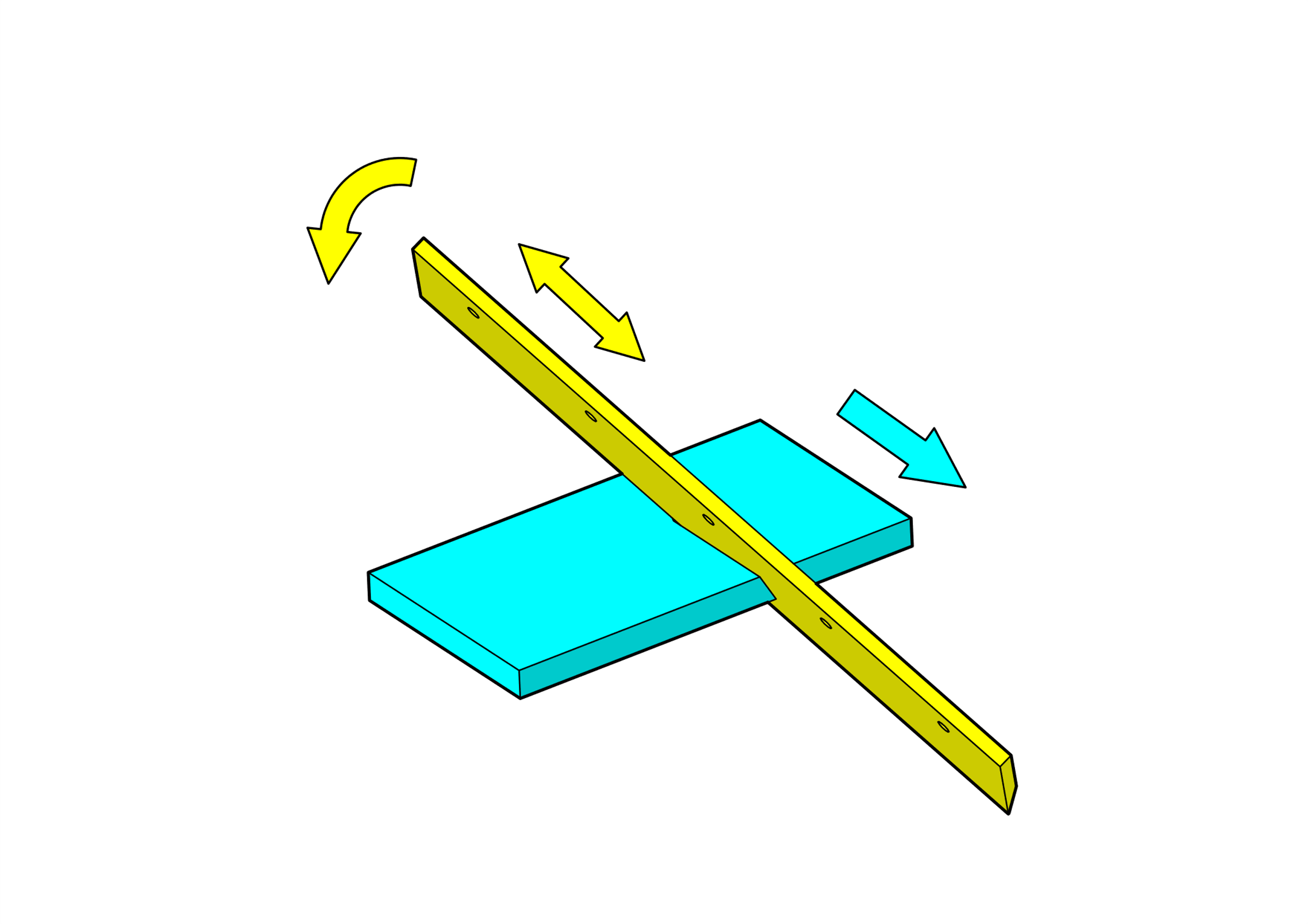

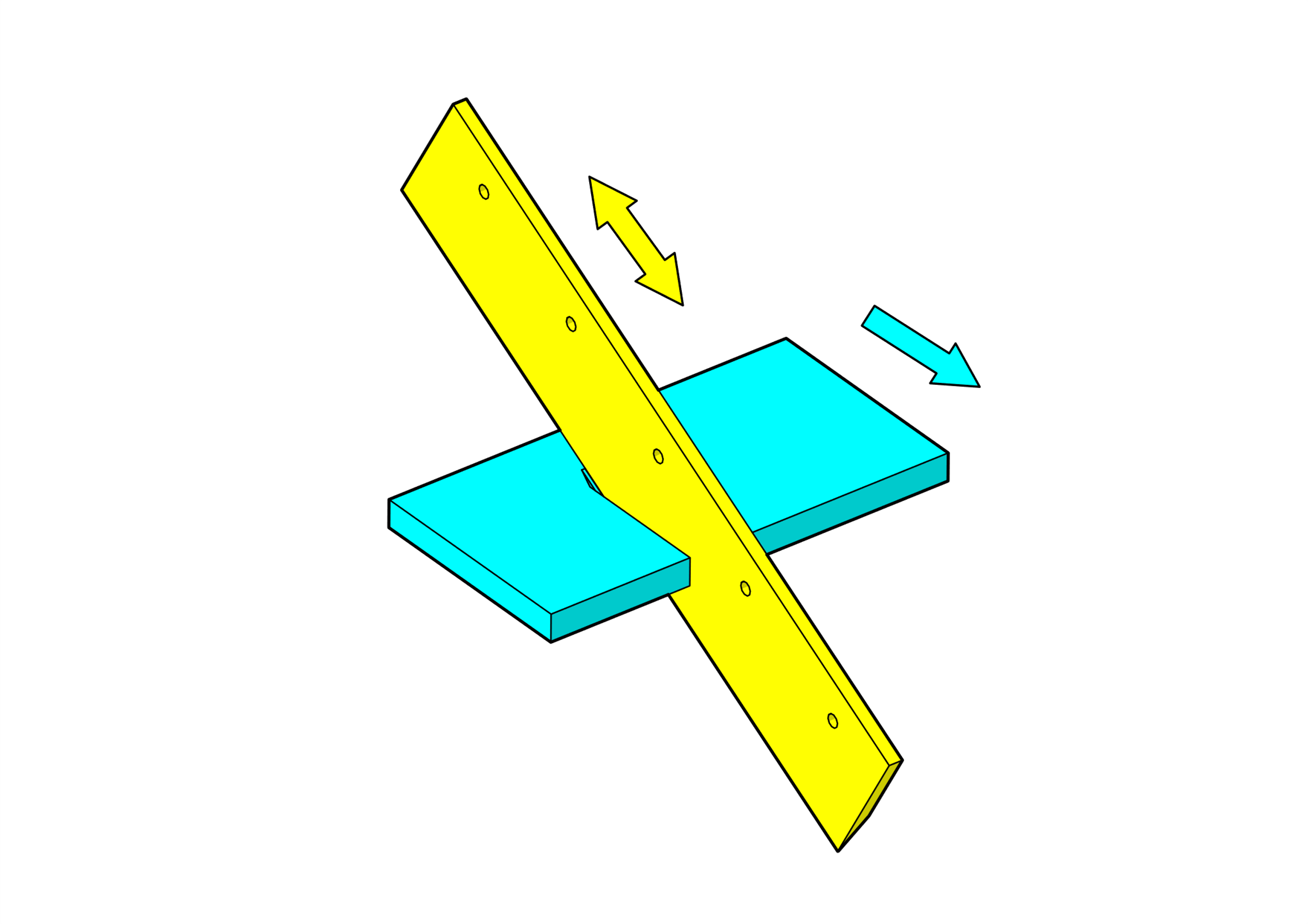

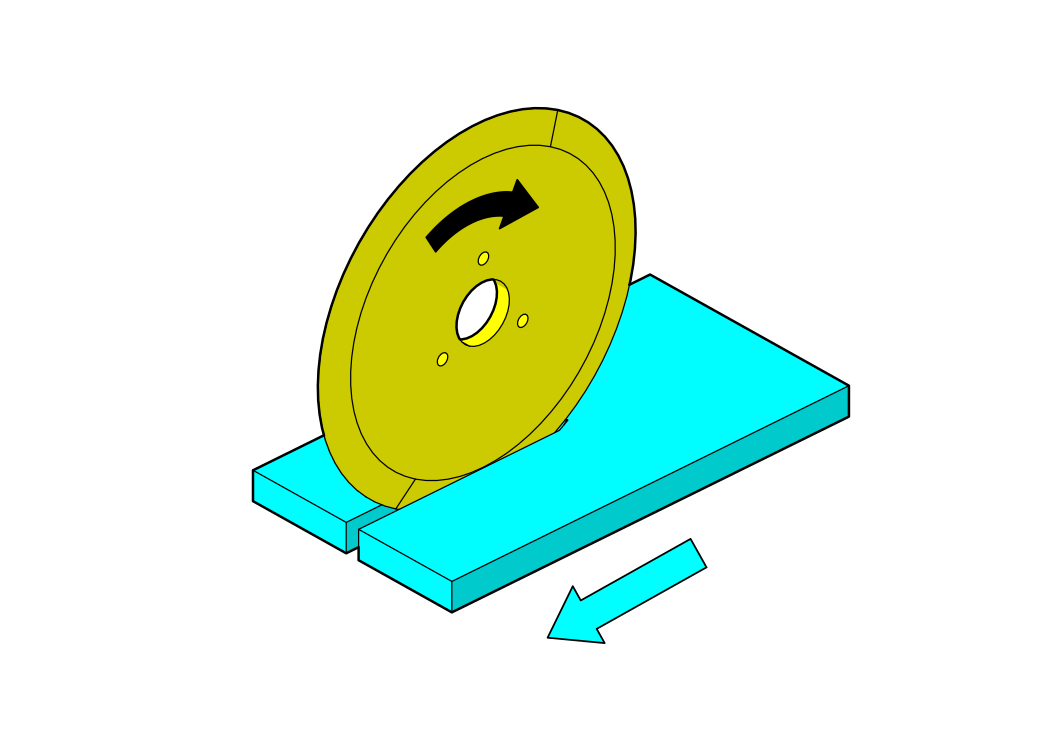

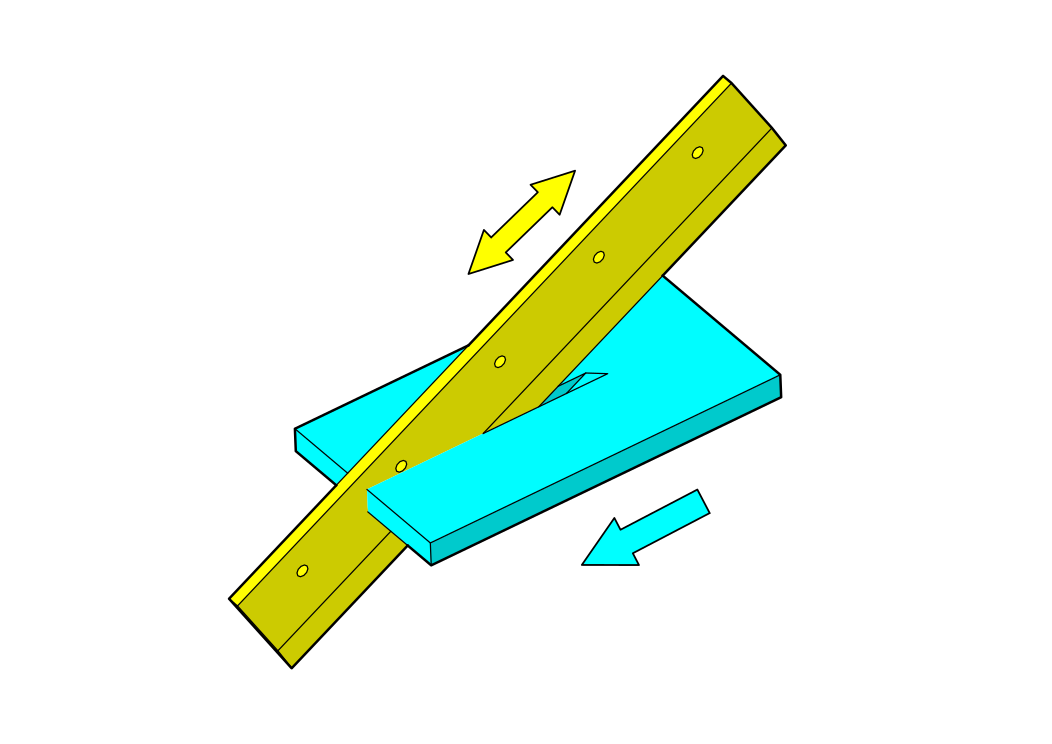

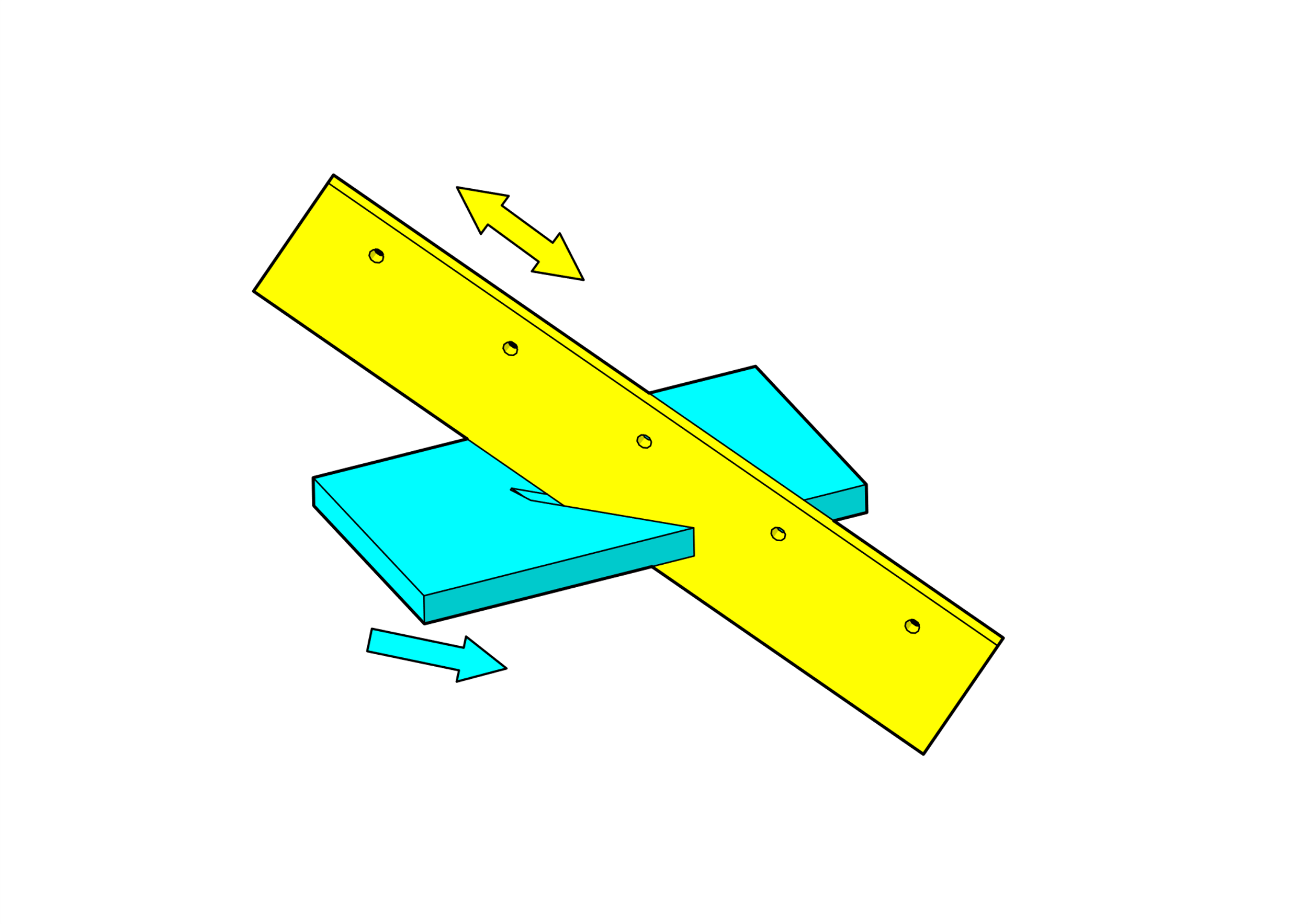

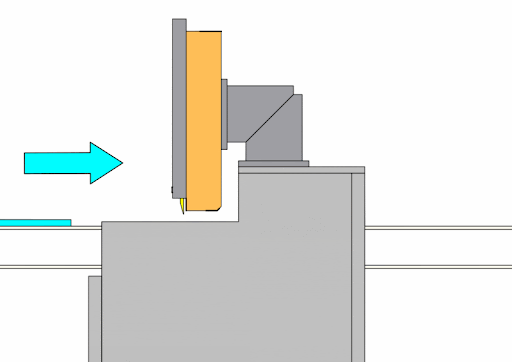

Baucor offre quattro tipi di lame:

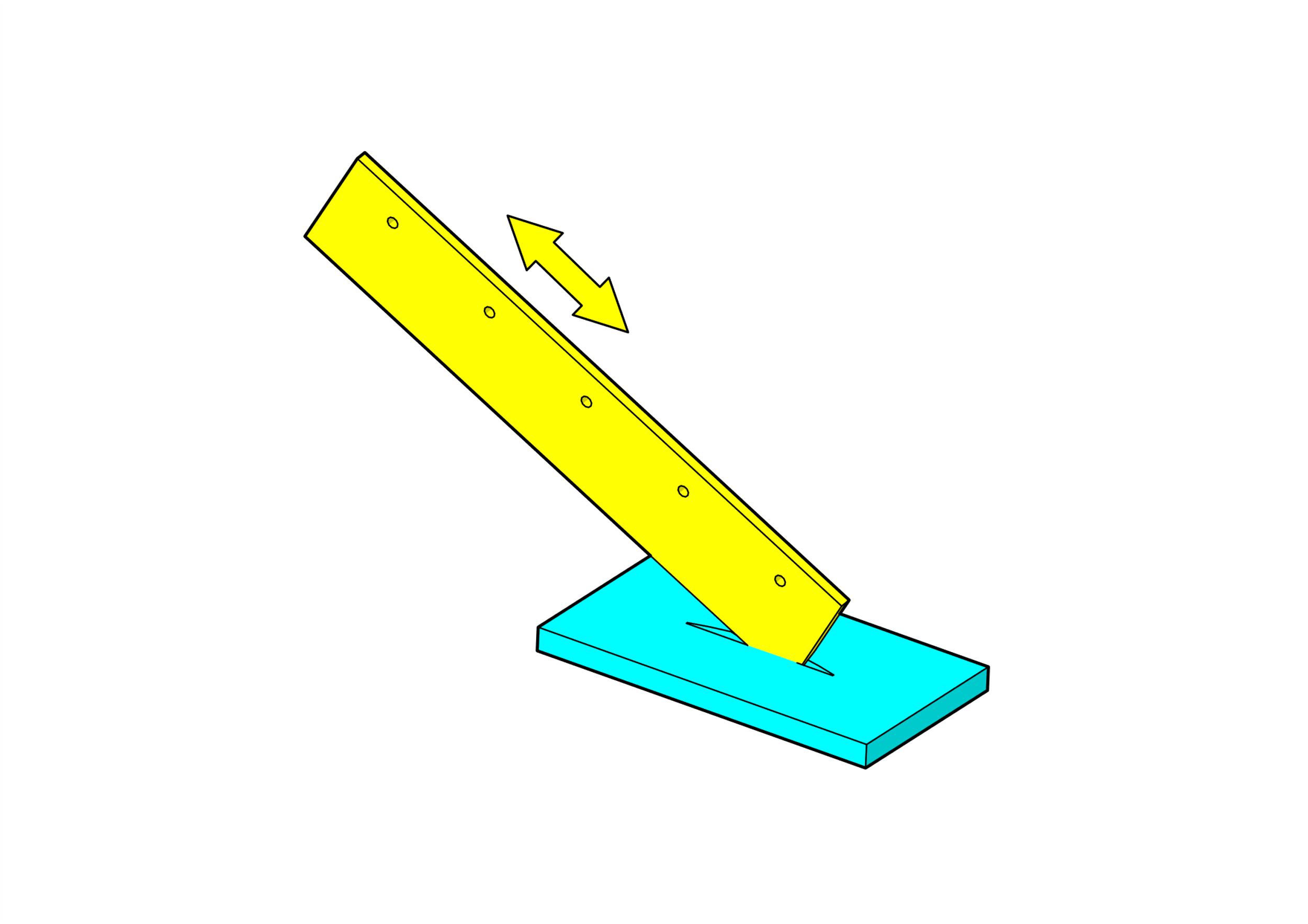

- Molto efficace per i tagli continui
- Taglio efficiente e rapido
- Lavorazione del legno
- Lavorazione dei metalli
- Industria alimentare
- Imballaggio

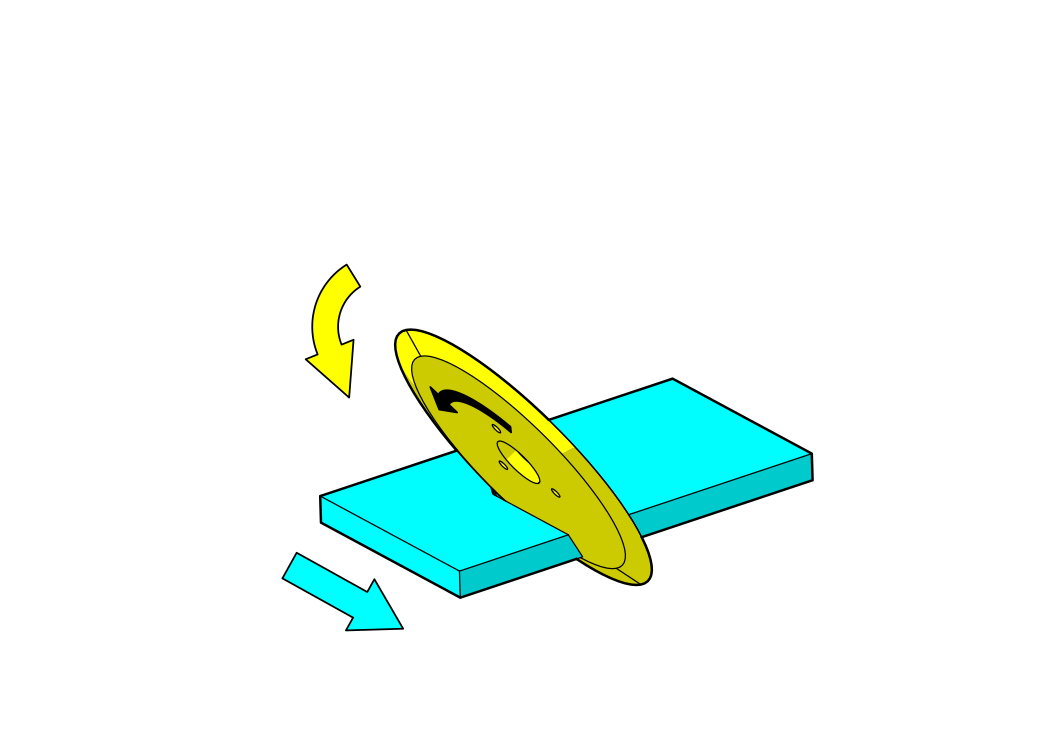

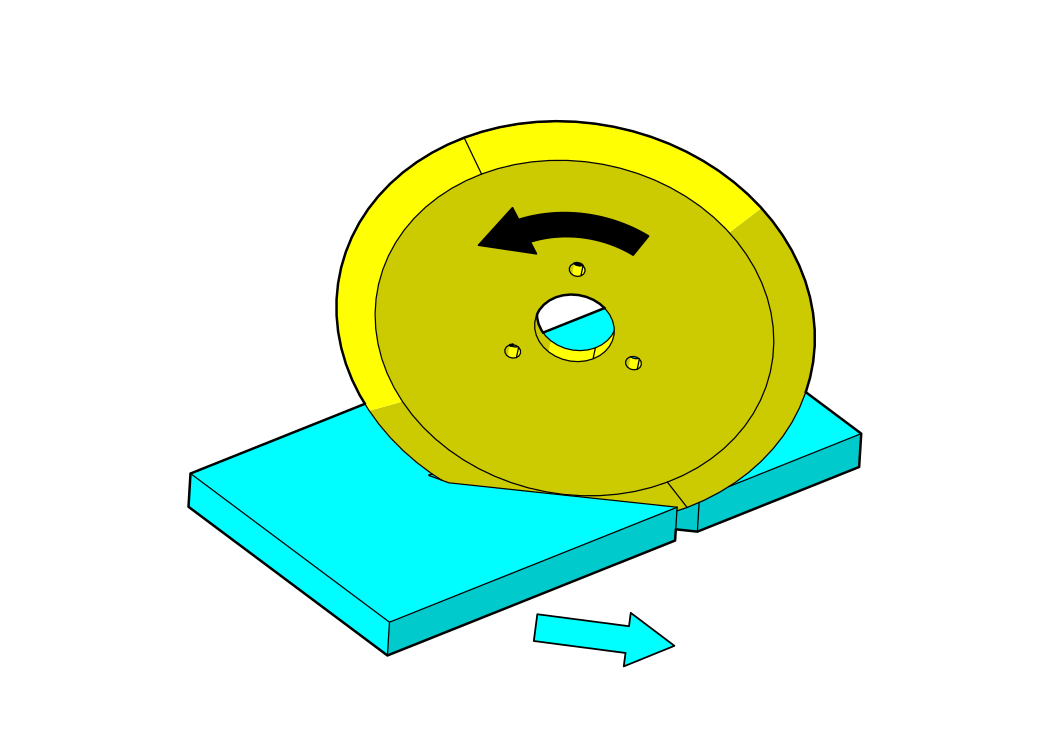

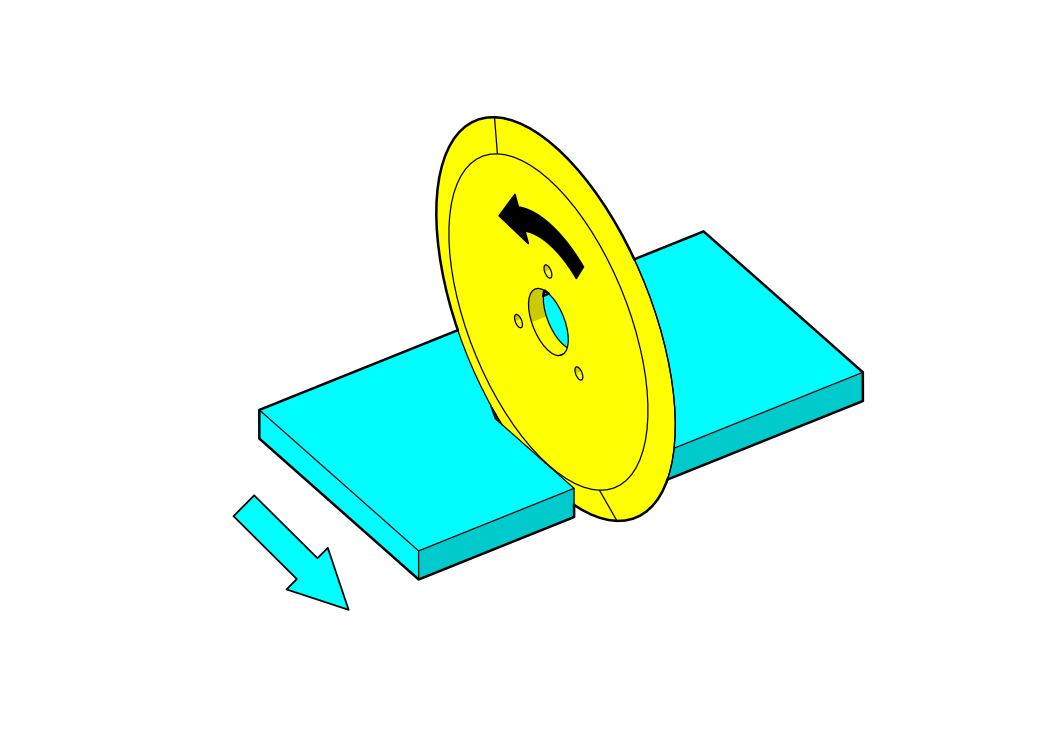

- Adatto a un'ampia gamma di applicazioni
- Fornisce tagli puliti e precisi
- Scarti minimi di materiale di scarto
- Lavorazione dei metalli
- Carta e stampa
- Imballaggio
- Taglio della plastica

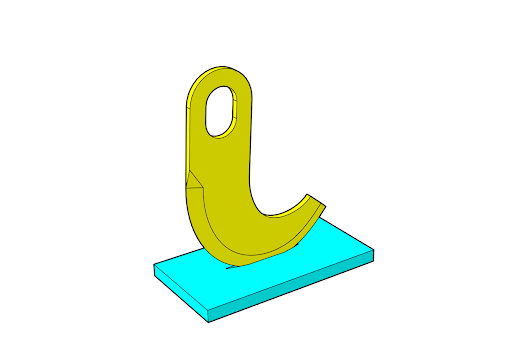

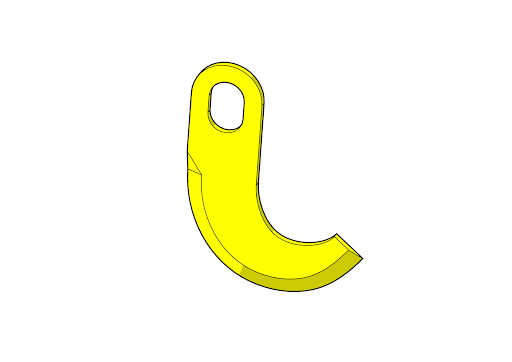

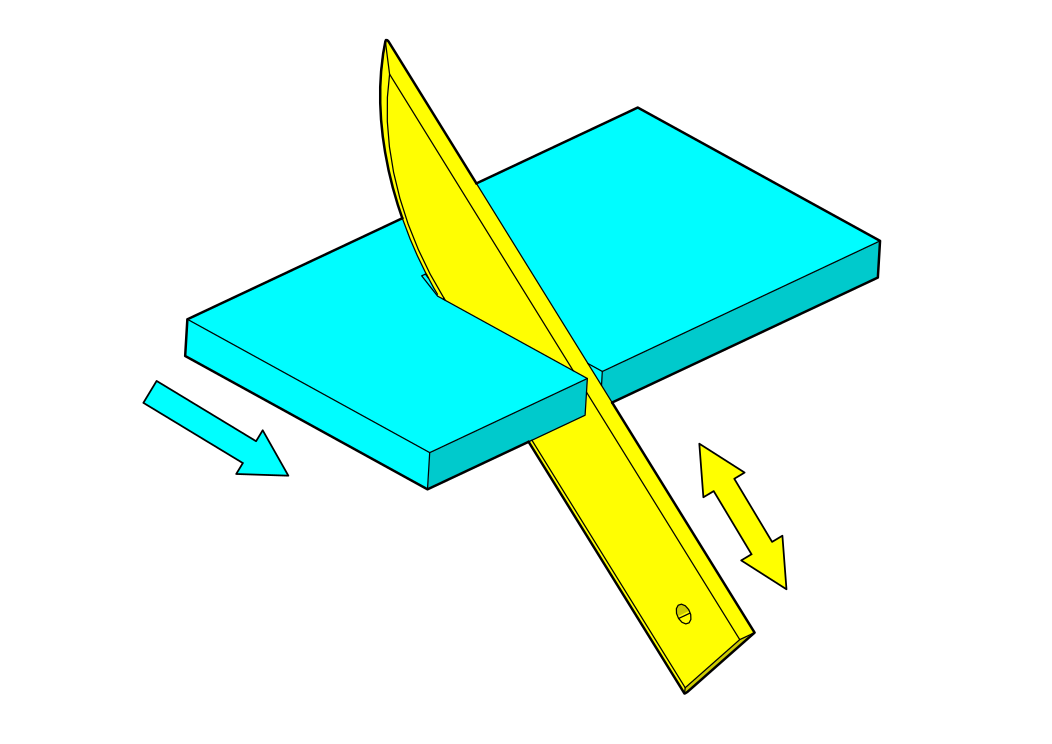

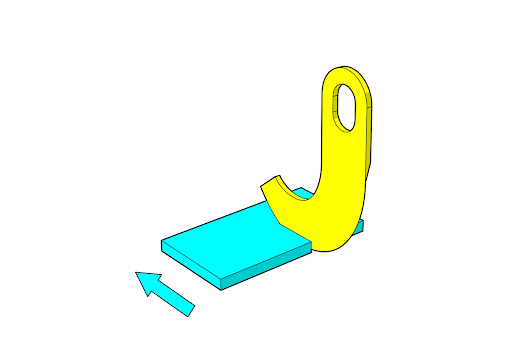

- Ideale per tagli curvi e intricati
- Tagli lisci e precisi
- Industrie del cuoio e del tessile

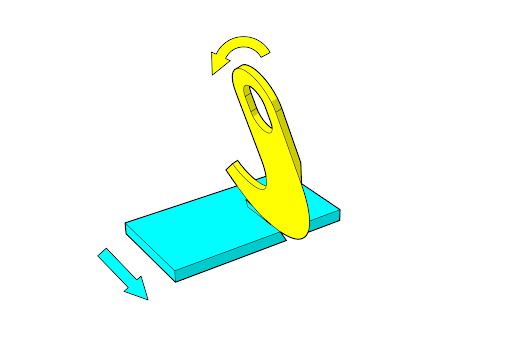

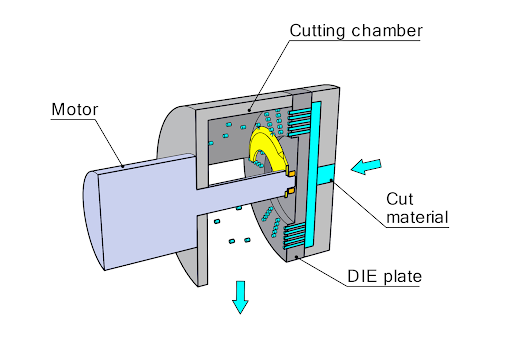

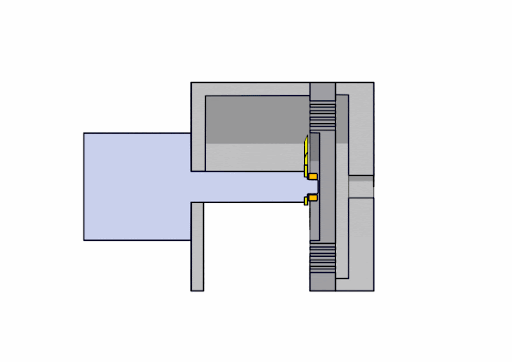

- Ottimizzati per applicazioni di taglio specifiche
- Resistono a condizioni difficili
- Medicale
- Aerospaziale
- Automotive

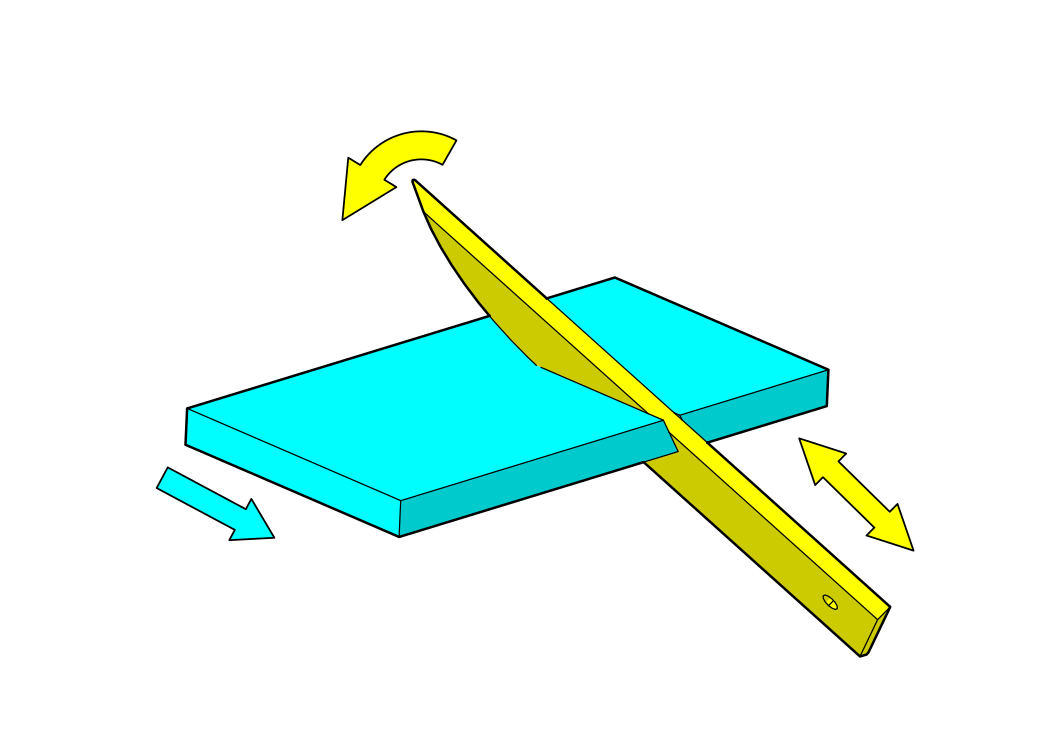

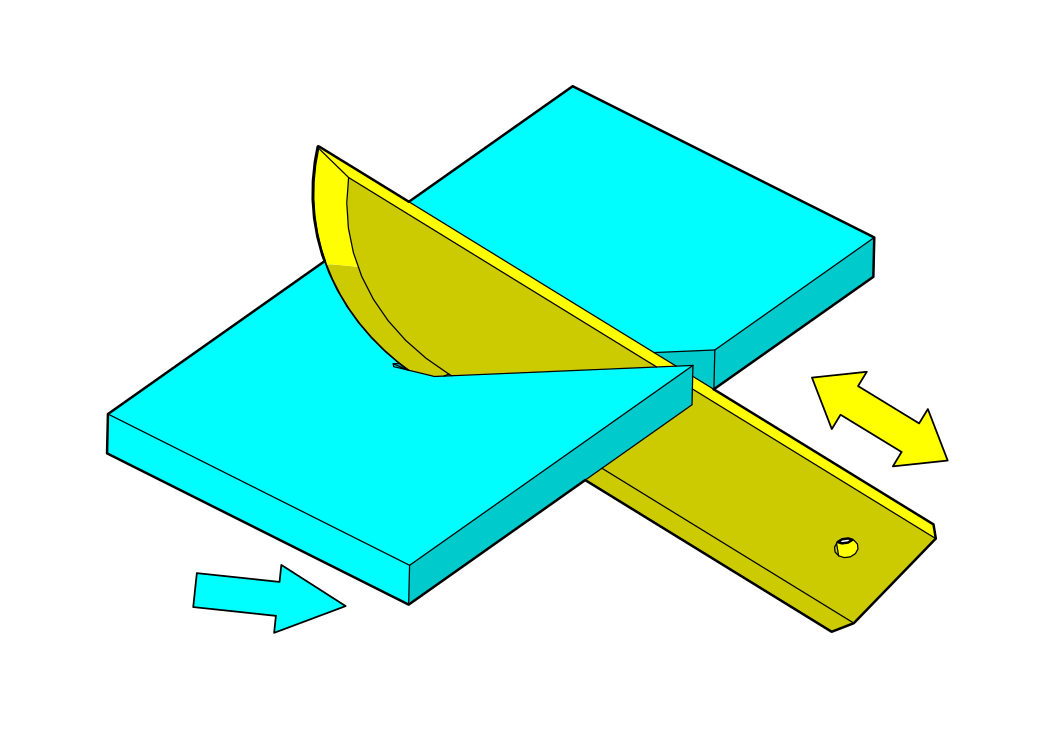

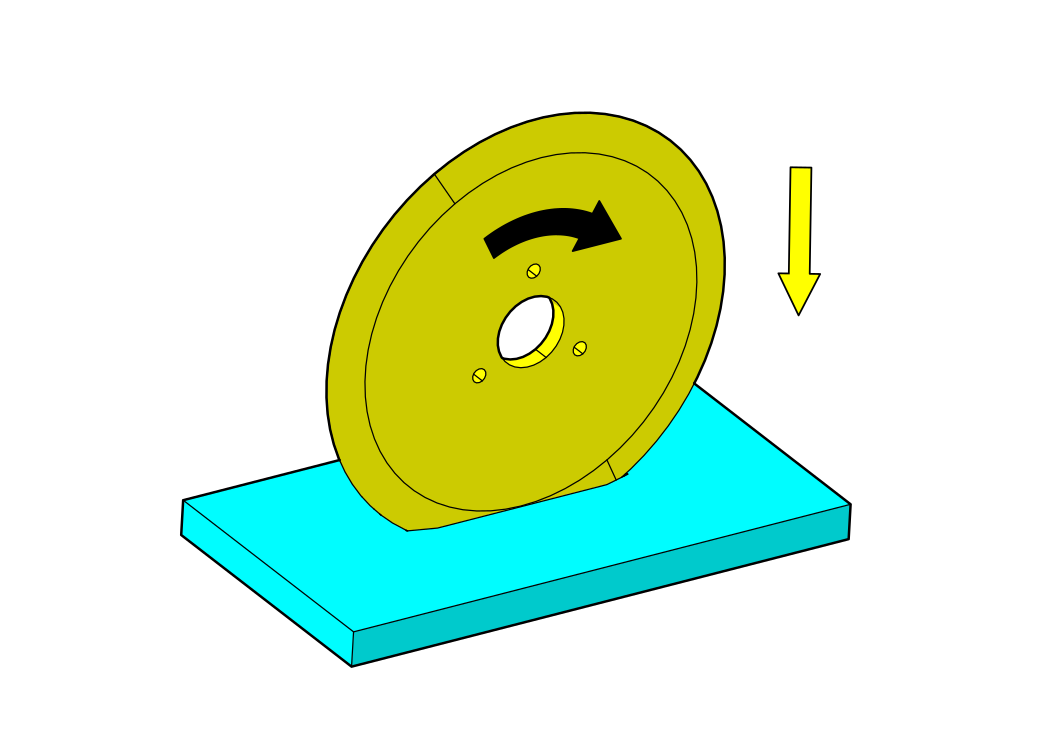

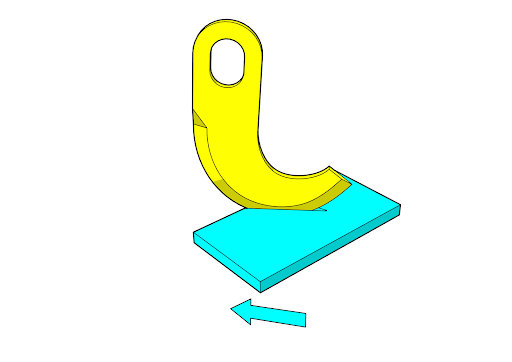

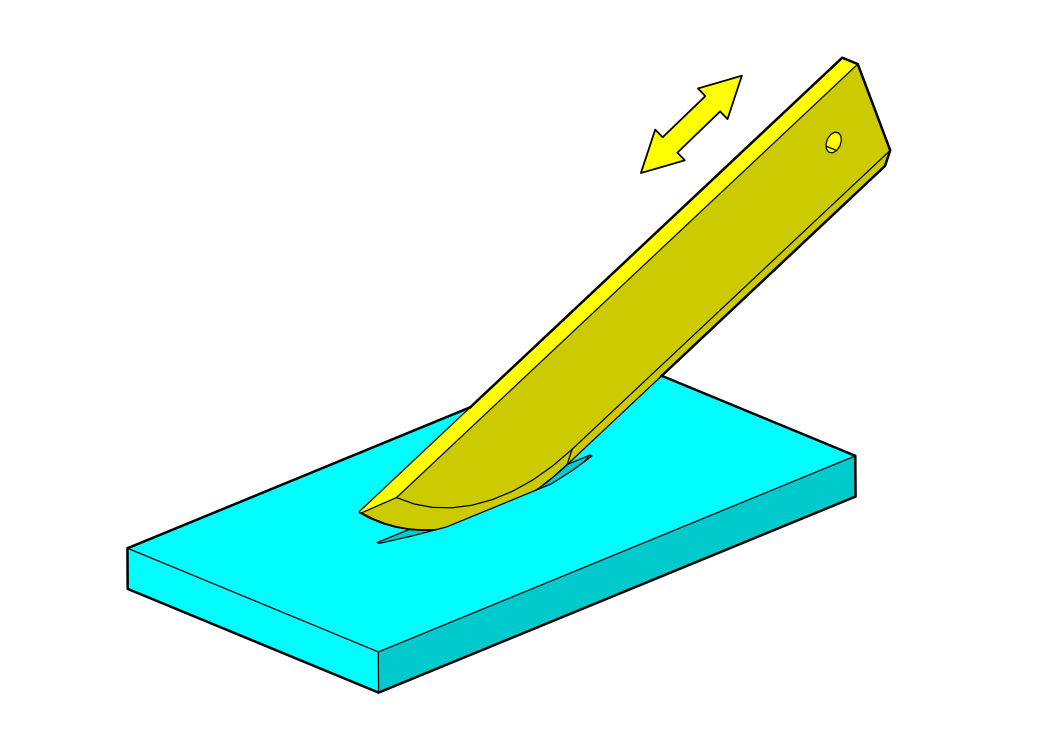

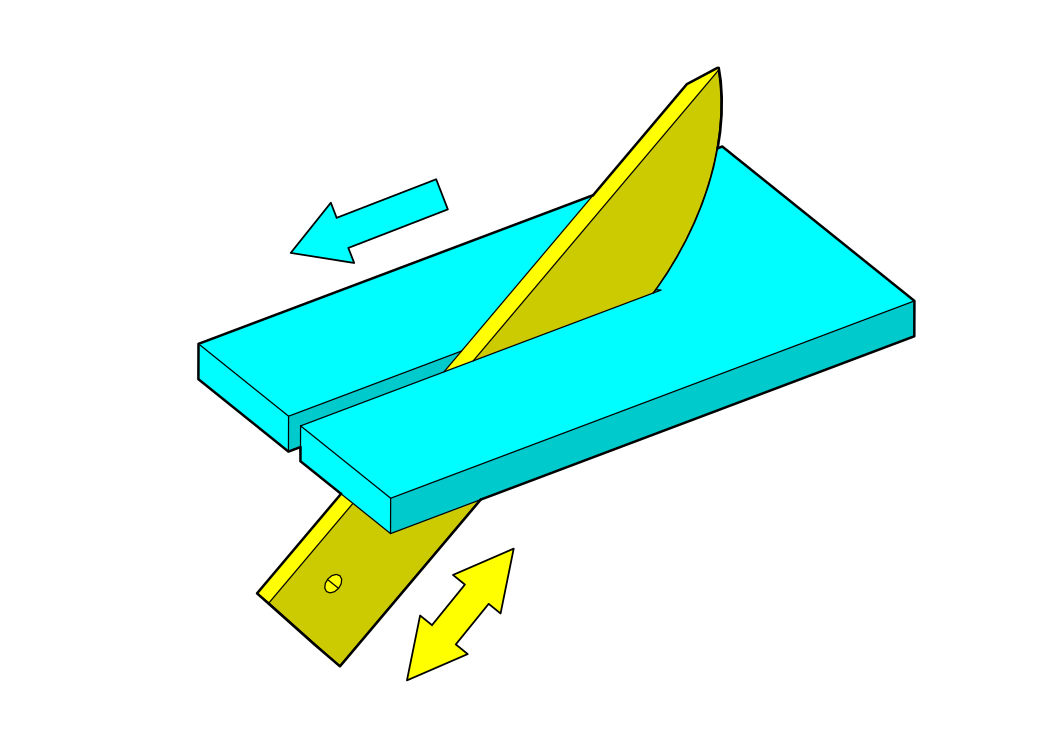

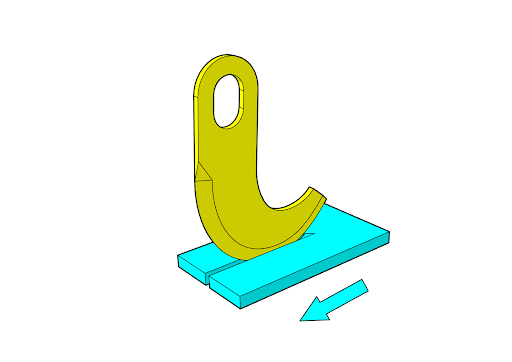

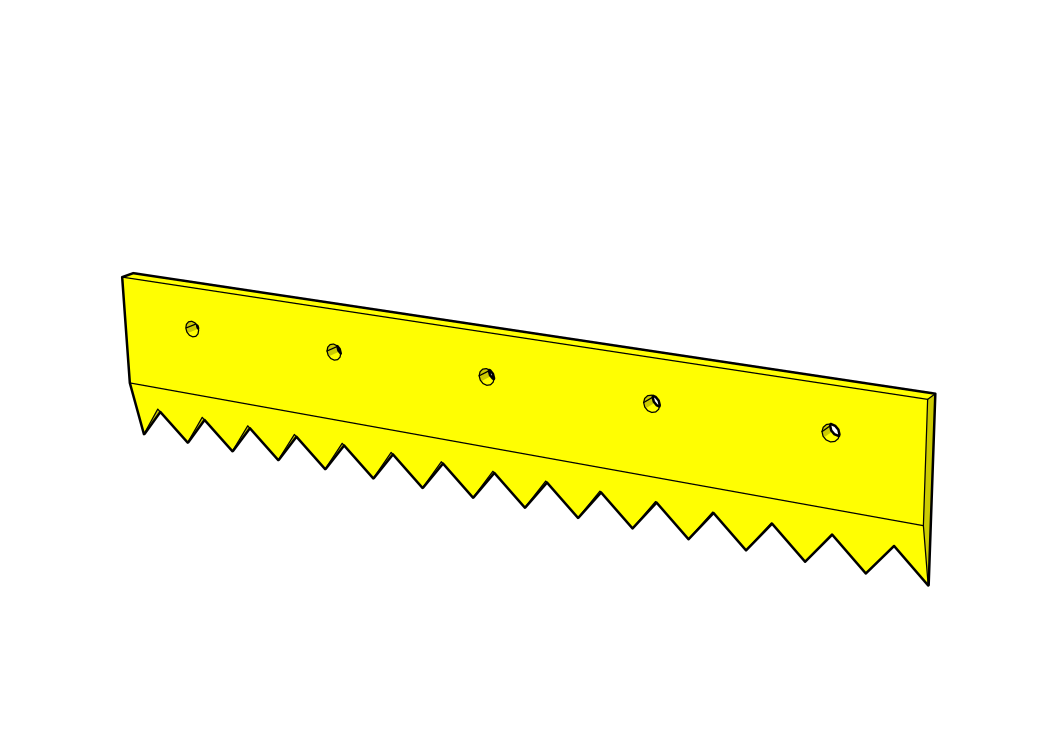

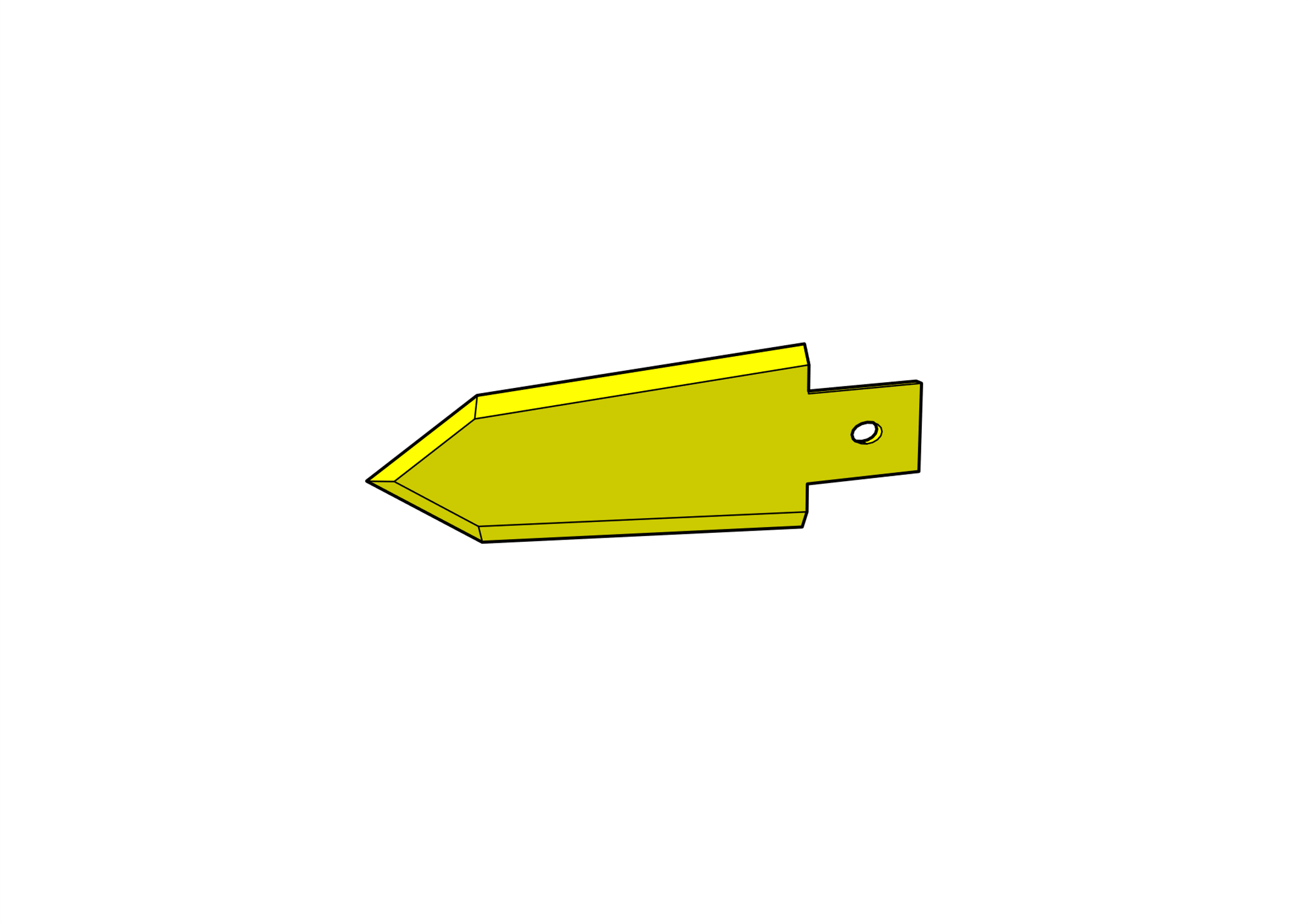

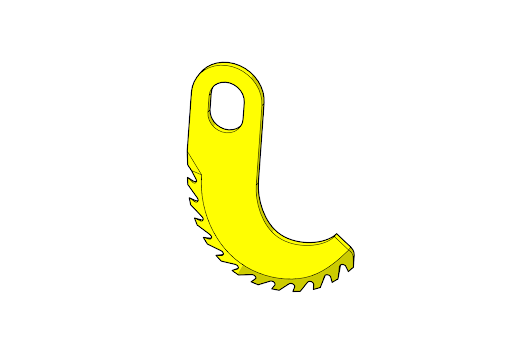

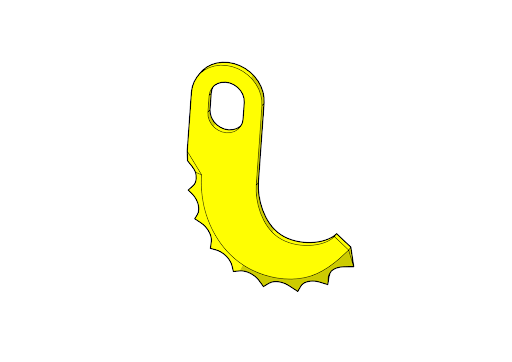

Di seguito sono riportati alcuni esempi di lame industriali:

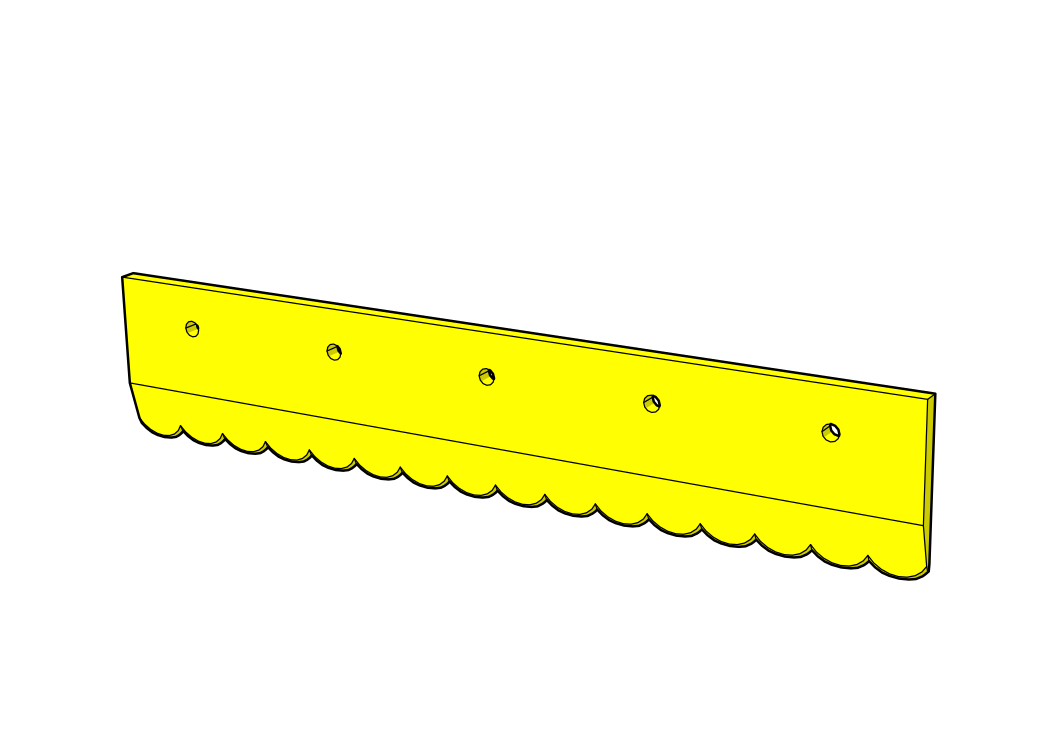

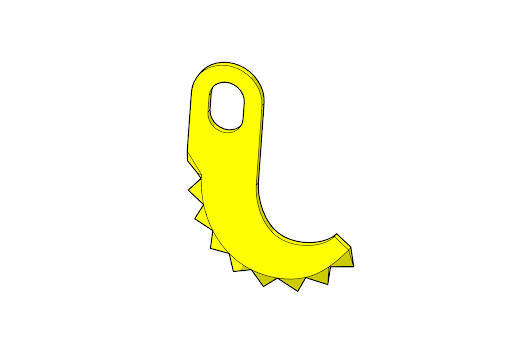

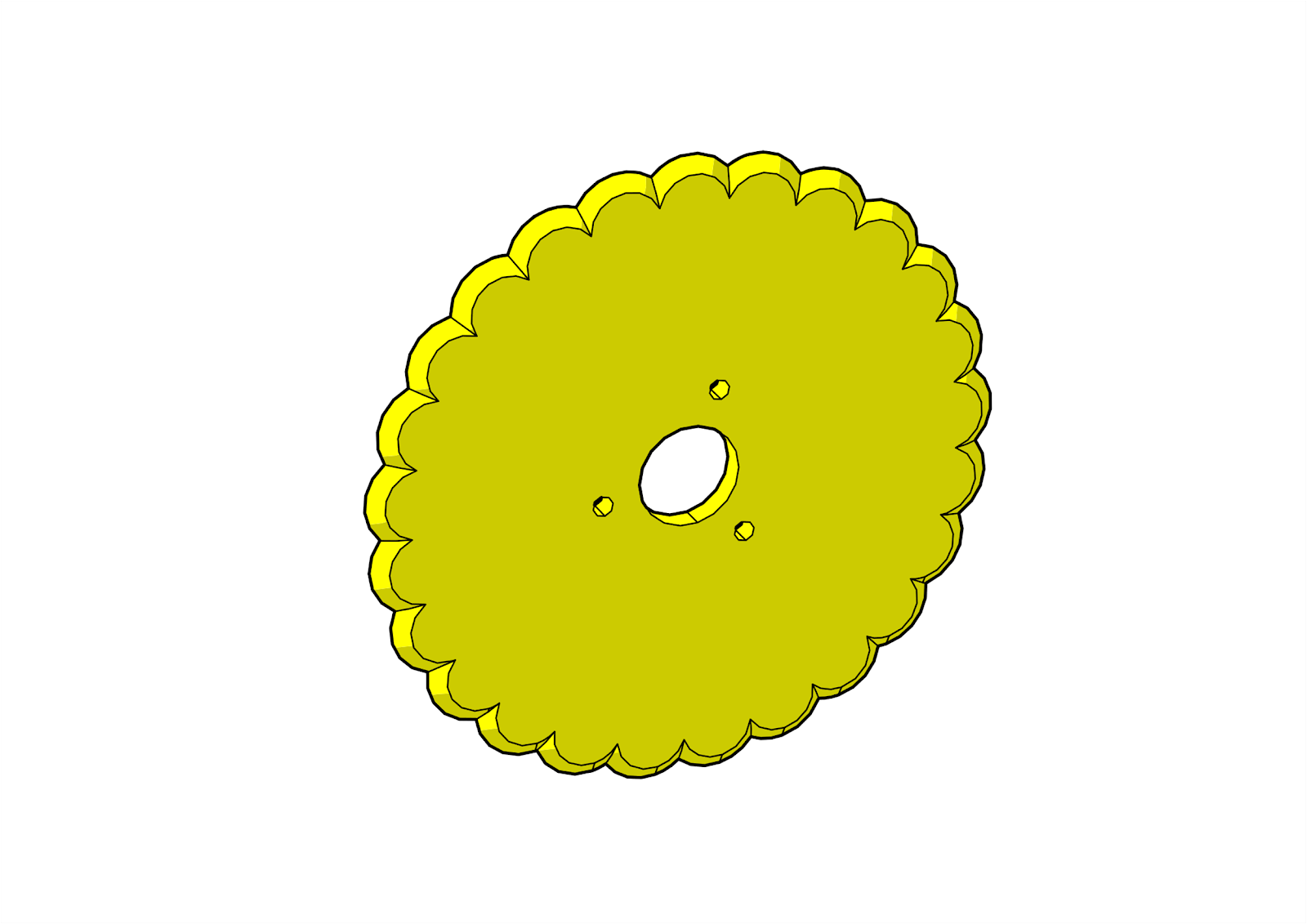

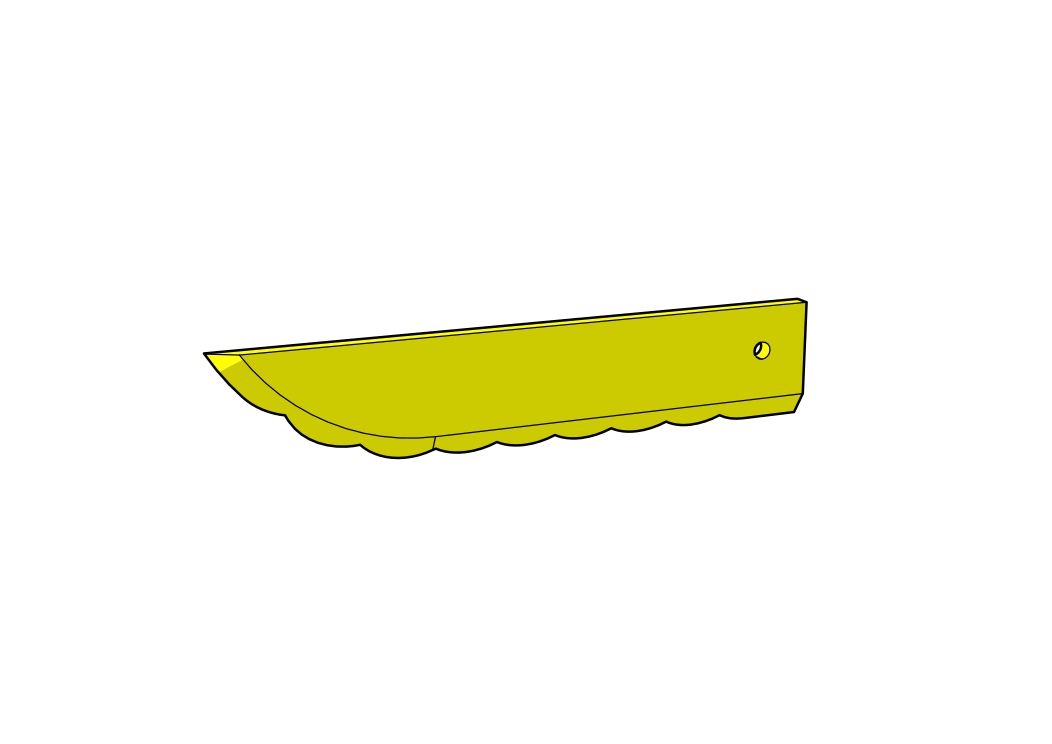

Configurazione del tagliente della lama:

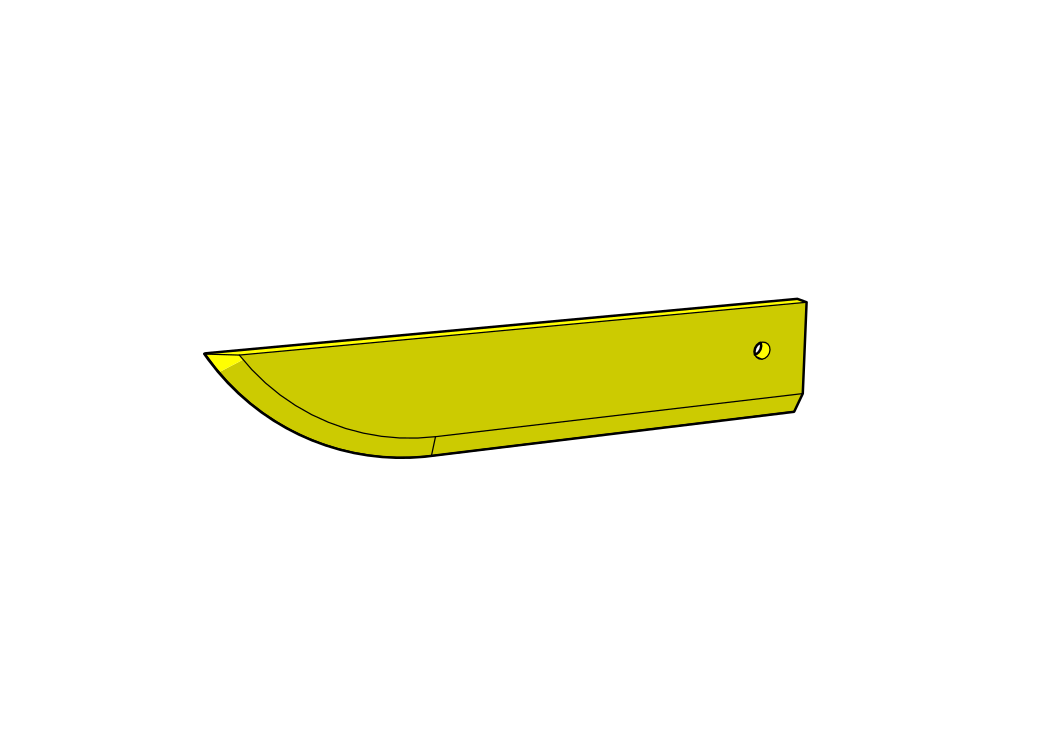

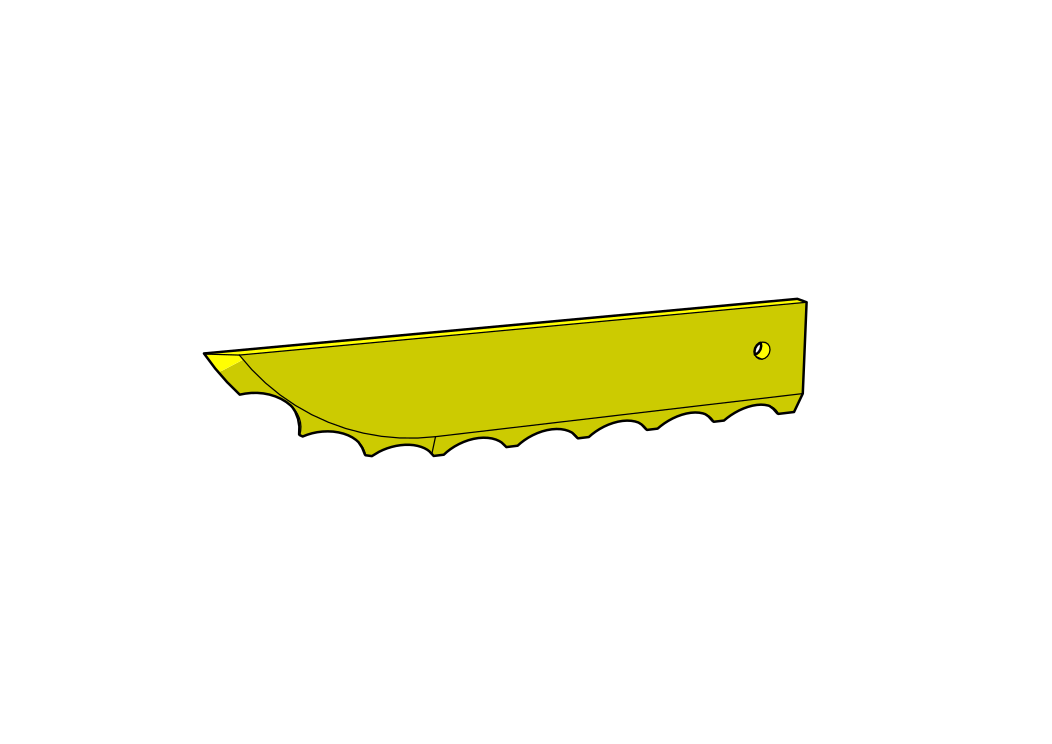

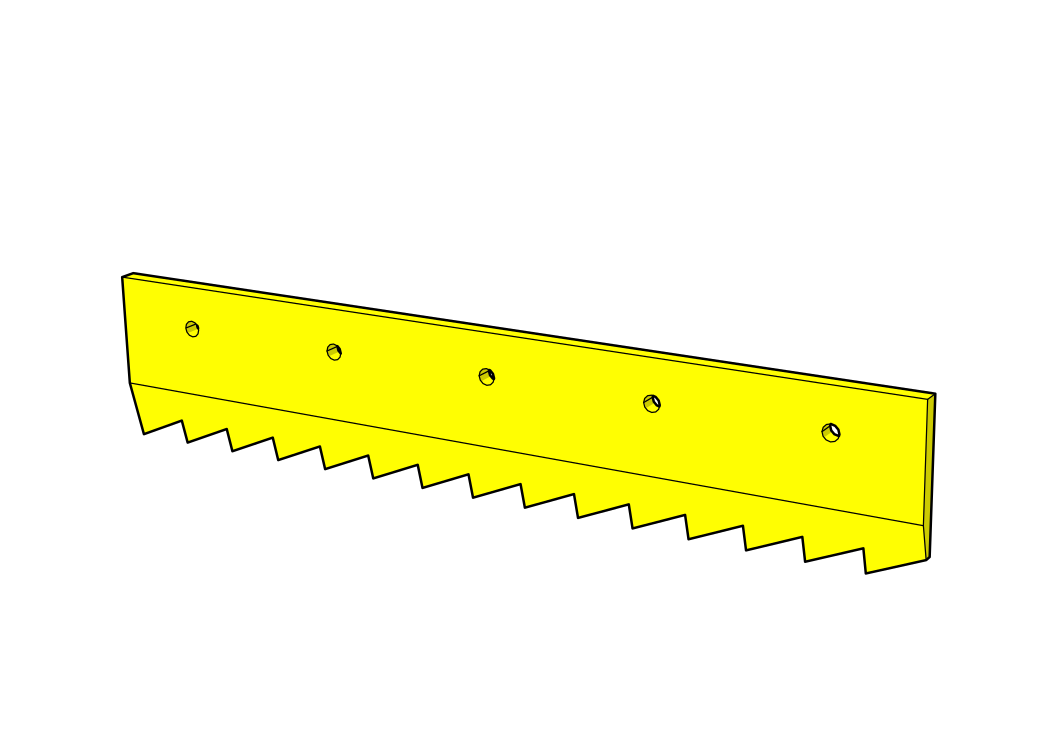

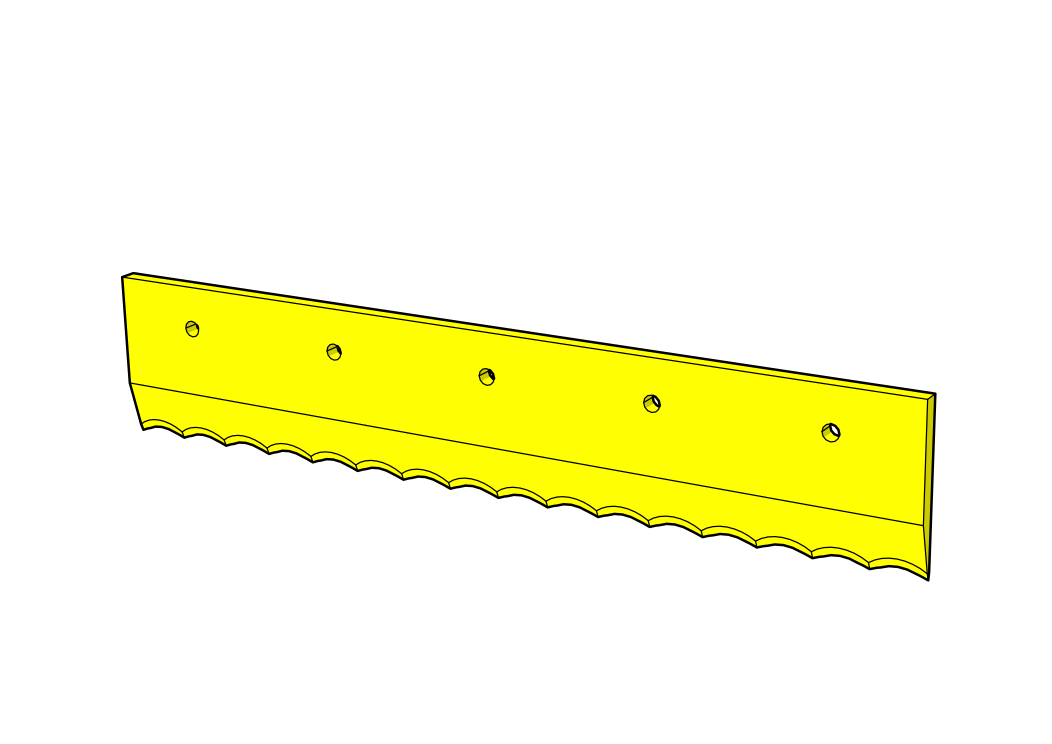

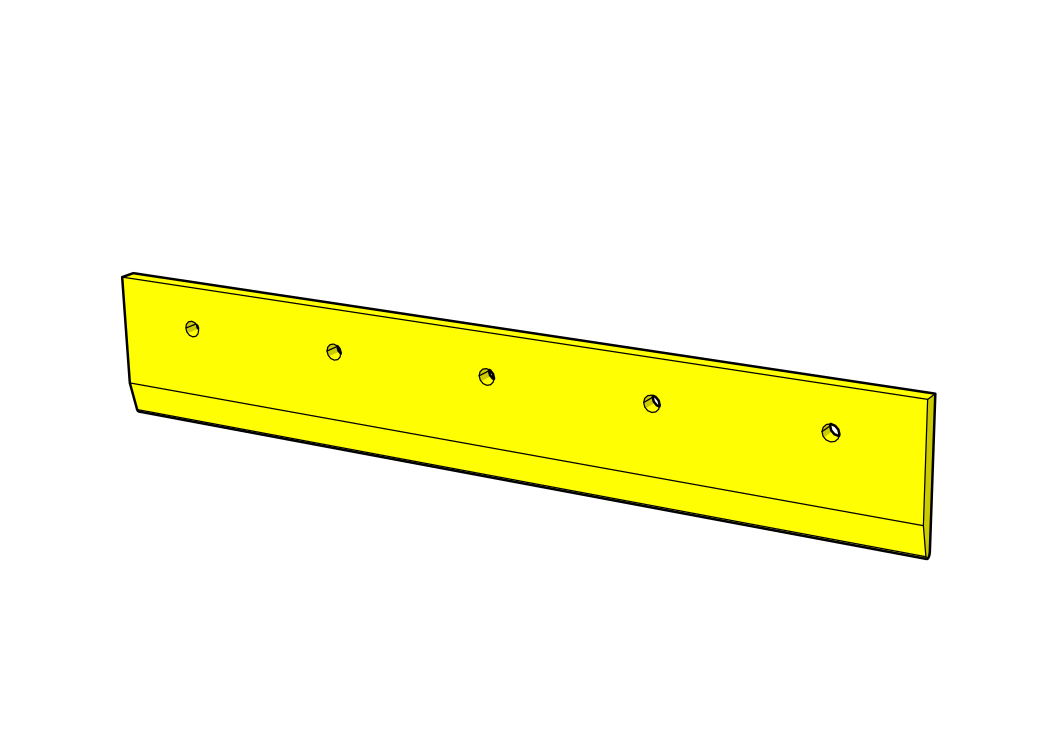

La parte più importante della lama è il tagliente. Per questo offriamo varie configurazioni, tra cui forme semplici e complesse.
OTTENERE UN PREVENTIVO
Montaggio della lama:
Dopo aver scelto la forma della lama, è possibile definire le modalità di montaggio sulla macchina.

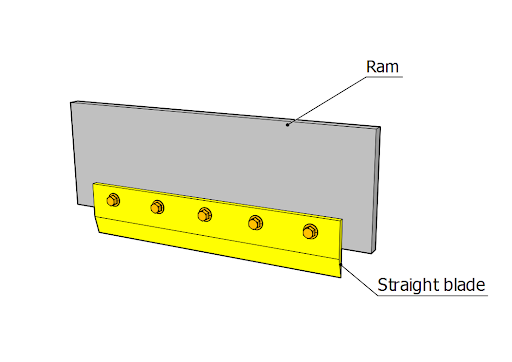

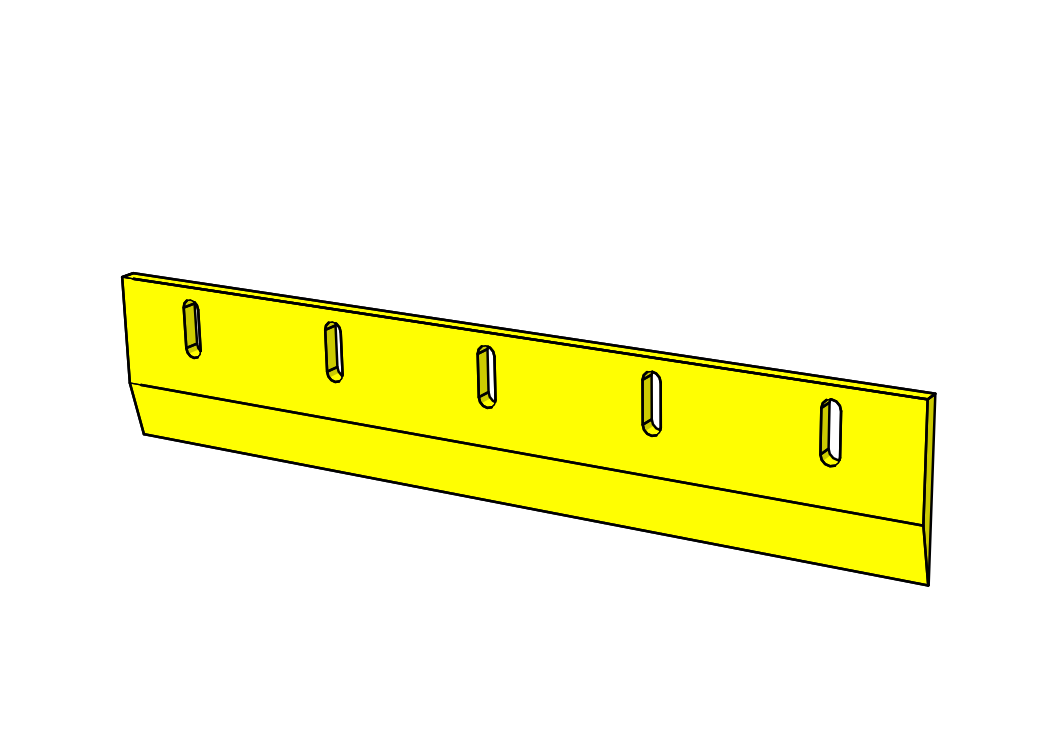

Le nostre lame diritte possono essere montate sulle macchine con l'aiuto di facce di accoppiamento.
Due fori
Due slot
Superficie di accoppiamento e foro
A seconda della forza di taglio, la lama può richiedere più fori per trasmettere la forza del cilindro. I fori possono essere passanti, svasati o svasati.

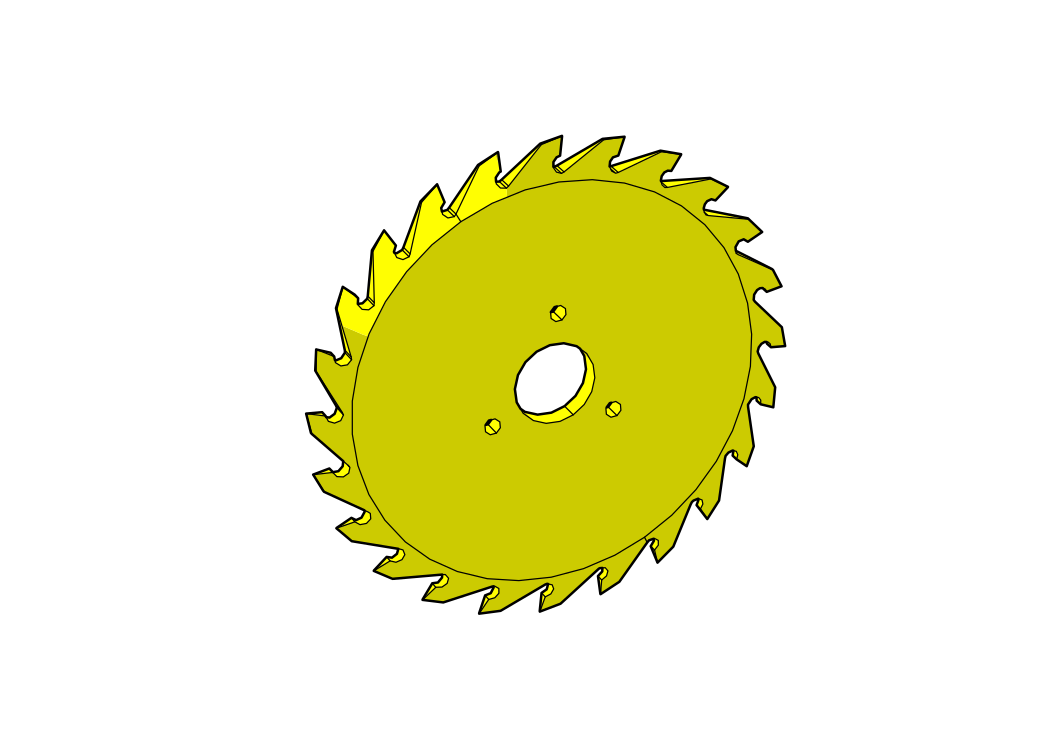

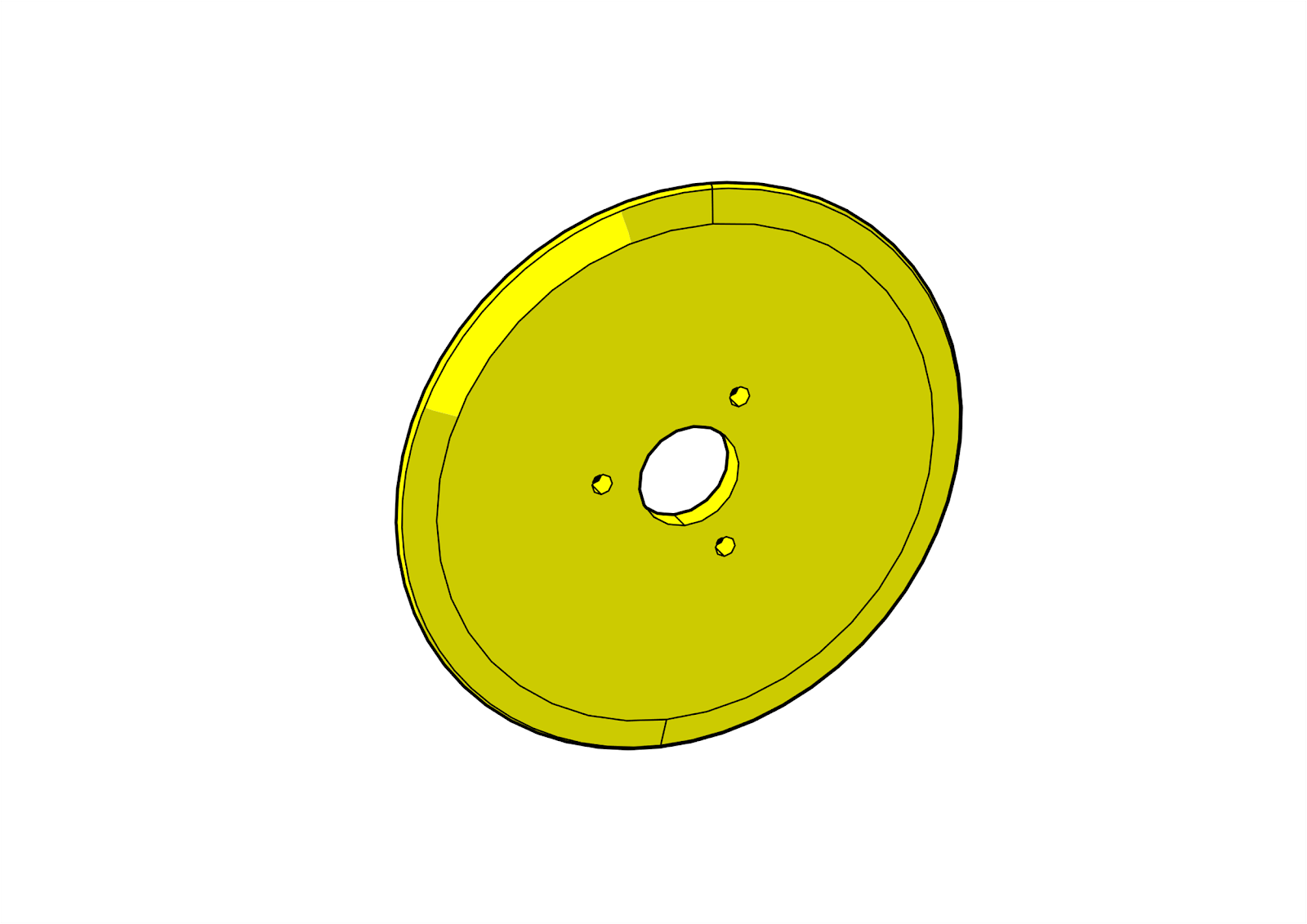

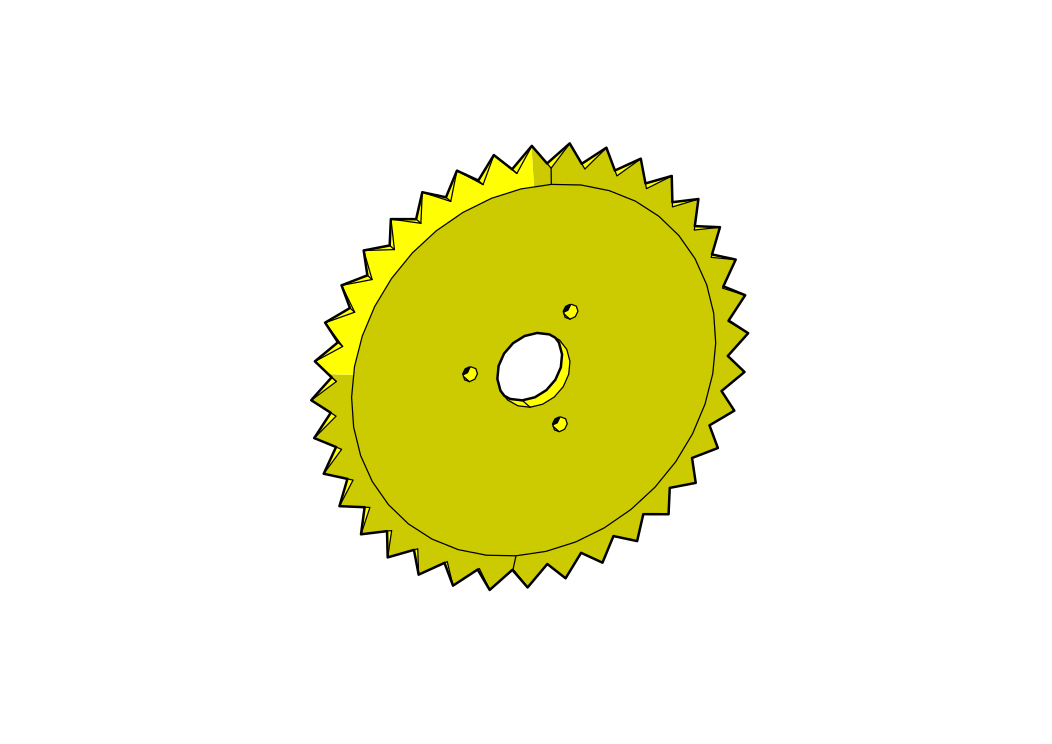

Le nostre lame circolari hanno un foro centrale per allineare la lama all'asse di rotazione e una cava o un foro per trasmettere la coppia di rotazione al disco. A seconda della forza di taglio, la lama può richiedere più fori per trasmettere la forza del motore. I fori possono essere passanti, svasati o svasati.
Successivamente, la lama viene tenuta in posizione da un sistema di bloccaggio, come un dado.
Materiale della lama:
La fase successiva consiste nel determinare il materiale della lama; ogni applicazione richiede un materiale e/o una finitura specifici. La scelta dipende da:
- Applicazione prevista
- Ambiente di taglio
- Proprietà desiderate, come la durezza e la resistenza alla corrosione.
I materiali scelti devono soddisfare i requisiti della lama e devono essere adatti al processo di produzione. Valutare diversi materiali come il metallo duro, l'acciaio ad alta velocità (HSS), l'acciaio inossidabile e l'acciaio per utensili.
Rivestimenti e trattamenti superficiali delle lame:
Le punte delle lame possono essere rivestite con diversi materiali per migliorare la resistenza all'usura o alla corrosione. Offriamo vari rivestimenti e trattamenti superficiali come rivestimenti in tungsteno, cromo o diamante.
3. Convalidare il progetto:
Prima di procedere alla produzione, è fondamentale convalidare il progetto attraverso metodi di analisi numerica come l'analisi a elementi finiti (FEA) o la prototipazione. È possibile utilizzare metodi di prototipazione rapida, come la stampa 3D, per ottenere una valutazione pratica della funzionalità, dell'ergonomia e dell'adattamento del progetto alla macchina in cui verrà utilizzato. Se necessario, si può iterare il progetto sulla base del feedback ottenuto dall'analisi o dal prototipo.
Conclusione
La progettazione di una lama industriale è un processo complesso che richiede una profonda comprensione dei requisiti della lama, l'utilizzo di strumenti di progettazione avanzati e l'attenzione ai dettagli. Seguendo le fasi sopra elencate, i progettisti possono creare un progetto di lama industriale che ottimizzi funzionalità e prestazioni.
