Fresatura delle scanalature:

• Le scanalature sono fresate nel corpo del rubinetto per fornire bordi di taglio e canali per la rimozione dei trucioli. Il numero e la forma delle scanalature variano a seconda dello scopo del rubinetto e del materiale da maschiare.

Rettifica dello smusso:

• Lo smusso, la parte conica all'estremità anteriore, viene rettificato con precisione per garantire un innesto ottimale della filettatura e ridurre le forze di taglio durante il processo di filettatura iniziale.

Trattamento termico:

• I maschi vengono temprati e rinvenuti per migliorare la durezza, la tenacità e la resistenza all'usura. In genere, ciò comporta il riscaldamento del maschietto a una temperatura specifica e il suo rapido raffreddamento, seguito da un processo di rinvenimento per alleviare le tensioni interne.

Rivestimento (opzionale):

• Alcuni maschi conici sono rivestiti con materiali come il nitruro di titanio (TiN) o il carbonitruro di titanio (TiCN) per migliorare ulteriormente la loro durezza, ridurre l'attrito e prolungare la durata dell'utensile.

Rettifica e finitura finale:

• I maschi vengono sottoposti a un processo di rettifica finale per ottenere la finitura superficiale e la precisione dimensionale desiderate. Questa fase garantisce che il rubinetto soddisfi i rigorosi standard di qualità e abbia prestazioni costanti.

Ispezione e controllo qualità:

• Durante l'intero processo di produzione vengono applicate rigorose misure di controllo della qualità per verificare l'accuratezza della filettatura, le tolleranze dimensionali e le prestazioni complessive del rubinetto.

Marcatura e imballaggio:

• I rubinetti finiti vengono marcati con le informazioni pertinenti, come dimensioni, materiale e rivestimento, e poi confezionati per la distribuzione agli utenti finali.

Seguendo questo processo di produzione meticoloso e utilizzando tecniche avanzate, i produttori possono produrre maschi conici di alta qualità che offrono prestazioni di filettatura affidabili ed efficienti in un'ampia gamma di applicazioni.

I maschi conici possono essere realizzati in diversi materiali, ciascuno con i propri vantaggi e le applicazioni più adatte:

• Acciaio ad alta velocità (HSS): Un materiale comune e versatile, noto per il suo equilibrio tra durezza, tenacità e resistenza all'usura. È adatto per filettature generiche in una varietà di materiali.
• HSS con metallo in polvere (PM): una forma più raffinata di HSS con proprietà migliorate come la resistenza all'usura, la tenacità e la durezza rossa (che mantiene la durezza alle alte temperature). Ideale per applicazioni complesse e velocità di taglio elevate.
• Acciaio al cobalto (HSS-E o HSSE): Contiene cobalto che aumenta la resistenza al calore e la durezza, rendendolo adatto alla lavorazione di materiali duri e alle applicazioni ad alta temperatura.
• Carburo: Estremamente duro e resistente all'usura, offre una durata eccezionale, in particolare per i materiali abrasivi e la produzione di grandi volumi. Spesso viene utilizzato per la lavorazione CNC e per le applicazioni più impegnative.
• HSS con attacco in metallo duro: combina la tenacità dell'HSS con la resistenza all'usura del metallo duro sui taglienti, per migliorare le prestazioni e la versatilità.

Inoltre, è possibile applicare vari rivestimenti ai maschi conici per migliorarne le proprietà:

• Nitruro di titanio (TiN): Aumenta la durezza e riduce l'attrito, migliorando la resistenza all'usura e la durata dell'utensile.
• Carbonitruro di titanio (TiCN): più duro e più resistente all'usura del TiN, è adatto alla lavorazione ad alta velocità e ai materiali difficili da tagliare.
• Nitruro di titanio e alluminio (TiAlN): Offre un'eccellente resistenza al calore e durezza, ideale per lavorazioni ad alta velocità e a secco.
• Nitruro di alluminio e titanio (AlTiN): Simile al TiAlN, ma con prestazioni ad alta temperatura ancora migliori, che lo rendono adatto ad applicazioni molto impegnative.

La scelta del materiale per un maschio conico dipende dall'applicazione specifica, dal materiale del pezzo, dalla qualità della filettatura desiderata e dal volume di produzione. È essenziale tenere conto di questi fattori nella scelta del materiale più adatto per ottenere prestazioni di maschiatura e durata ottimali.

I maschi conici, come altri utensili da taglio, possono essere arricchiti con vari rivestimenti per migliorarne le prestazioni, la durata e la versatilità. Ecco i rivestimenti comuni e specializzati utilizzati:

Rivestimenti comuni:

1. Nitruro di titanio (TiN): Questo rivestimento color oro è ampiamente utilizzato per la sua durezza, la riduzione dell'attrito e la migliore resistenza al calore. I maschi conici rivestiti in TiN offrono una maggiore durata dell'utensile e migliori prestazioni in una varietà di materiali.
2. Carbonitruro di titanio (TiCN): Questo rivestimento nero e duro offre una resistenza all'usura superiore e un attrito inferiore rispetto al TiN. I maschi con rivestimento TiCN sono adatti alla lavorazione di materiali abrasivi e alle applicazioni di maschiatura ad alte prestazioni.
3. Nitruro di titanio e alluminio (TiAlN): Questo rivestimento di colore viola presenta un'eccellente resistenza al calore e durezza, che lo rendono ideale per la maschiatura ad alta velocità e la lavorazione di materiali difficili da tagliare come l'acciaio inossidabile e le leghe di titanio.

Altri rivestimenti:

1. Finitura brillante: Non si tratta tecnicamente di un rivestimento, ma di una finitura lucida che può contribuire a ridurre l'attrito e a migliorare il flusso dei trucioli. Si usa spesso sui maschi per materiali più morbidi come l'alluminio e l'ottone.
2. Tempra a vapore: Questo processo crea un sottile strato di ossido sulla superficie del rubinetto, migliorandone la durezza e la resistenza all'usura.
3. Nitrurazione: Questo trattamento superficiale aumenta la durezza superficiale e la resistenza all'usura del rubinetto, rendendolo adatto alla maschiatura ad alte prestazioni.
4. Rivestimenti a deposizione di vapore: Questi rivestimenti, come il nitruro di alluminio e cromo (AlCrN) o il nitruro di zirconio (ZrN), offrono una maggiore resistenza all'usura, una riduzione dell'attrito e migliori prestazioni in applicazioni specifiche.

La scelta del rivestimento giusto:

Il rivestimento ideale per un maschiatore conico dipende da diversi fattori, tra cui:

• Materiale da maschiare: La durezza e l'abrasività del materiale da maschiare influenzano il tipo di rivestimento necessario. I materiali più duri richiedono generalmente rivestimenti più resistenti all'usura.
• Condizioni di maschiatura: La maschiatura ad alta velocità o ad alto volume può richiedere rivestimenti con resistenza al calore e lubrificazione superiori.
• Durata desiderata dell'utensile: I rivestimenti possono prolungare notevolmente la durata dei maschi conici, quindi la scelta del rivestimento giusto può contribuire a ridurre i costi di sostituzione degli utensili.

I maschi conici, noti anche come maschi di avviamento, sono utensili versatili utilizzati in un'ampia gamma di settori e applicazioni grazie alla loro capacità di avviare facilmente le filettature. Ecco una panoramica dei loro usi più comuni:

Applicazioni industriali:

• Lavorazione dei metalli e produzione: I maschi conici sono essenziali nella produzione per creare filettature interne nei fori passanti (fori che attraversano completamente un pezzo). Il loro design conico consente un avviamento regolare e preciso delle filettature, riducendo il rischio di danni al pezzo o al maschiatore.
• Manutenzione e riparazione: I maschi conici sono utilizzati per riparare o ripristinare filettature danneggiate in fori esistenti. La loro conicità graduale aiuta a riallineare il maschietto con la filettatura esistente e a tagliare delicatamente il materiale per ripristinare il profilo della filettatura.
• Prototipazione e produzione su piccola scala: Grazie alla loro facilità d'uso e alla loro versatilità, i maschi conici sono spesso preferiti per la prototipazione e la produzione su piccola scala, quando non sono disponibili maschiatrici specializzate.
• Costruzione: In edilizia, i maschi conici possono essere utilizzati per creare fori filettati in strutture metalliche, armature e attrezzature. La loro capacità di gestire diversi materiali li rende uno strumento prezioso nelle applicazioni edilizie.

Applicazioni specifiche:

• Filettatura di fori passanti: I maschi conici eccellono nella filettatura di fori passanti, in quanto la loro punta conica consente un ingresso regolare e un innesto graduale della filettatura, riducendo il rischio di filettature incrociate.
• Avvio di filettature in fori ciechi: Anche se non sono ideali per filettare i fori ciechi a tutta profondità, i maschi conici possono essere usati per iniziare la filettatura nei fori ciechi prima di passare a un maschio o a un maschio da fondo.
• Filettatura di materiali morbidi: I maschi conici sono spesso utilizzati per filettare materiali più morbidi come l'alluminio, l'ottone e la plastica, dove la rimozione dei trucioli è più facile grazie alla minore resistenza del materiale.

Settori:

• Automotive: Creazione di fori filettati in componenti del motore, parti della trasmissione, pannelli della carrozzeria e altre parti dell'automobile.
• Aerospaziale: Filettatura attraverso fori in componenti di aerei, parti di motori e altre strutture aerospaziali.
• Dispositivi medici: Produzione di strumenti e impianti medici con filettature interne.
• Elettronica: Creazione di fori filettati in involucri elettronici, connettori e altri componenti.
• Fai da te e lavori domestici: I maschi conici sono utili anche per i progetti di bricolage e le riparazioni domestiche che prevedono la filettatura di fori in metallo o plastica.

La versatilità dei maschi conici li rende strumenti indispensabili in vari settori e applicazioni in cui sono richiesti un avviamento facile e una filettatura accurata.

I maschi conici sono utensili di filettatura versatili e compatibili con diverse macchine, a seconda dell'applicazione specifica e del livello di automazione desiderato:

1. Maschi a mano: I maschi conici sono spesso utilizzati per la maschiatura manuale con una chiave per rubinetti, grazie al loro design affusolato che li rende più facili da avviare e allineare in un foro. Sono adatti per progetti di piccole dimensioni o quando la precisione non è fondamentale.
2. Maschiatrici: Queste macchine sono progettate specificamente per le operazioni di maschiatura e forniscono un controllo preciso sul ciclo di maschiatura, compresa la velocità di avanzamento, la profondità e l'inversione. Possono essere manuali, semiautomatiche o completamente automatiche, a seconda del livello di automazione desiderato e del volume di produzione.
3. Centri di lavoro CNC: Queste macchine versatili possono eseguire un'ampia gamma di lavorazioni, compresa la maschiatura. I centri di lavoro CNC offrono alta precisione, ripetibilità e la possibilità di programmare cicli di maschiatura complessi, rendendoli ideali per pezzi complessi e per la produzione di grandi volumi.
4. Torni: sebbene siano utilizzati principalmente per le operazioni di tornitura, i torni CNC possono essere dotati di funzionalità di utensili vivi che consentono di eseguire operazioni di maschiatura. Spesso vengono utilizzati per creare filettature interne su pezzi cilindrici.
5. Macchine a vite: Queste macchine automatizzate sono progettate specificamente per la produzione in serie di piccoli pezzi torniti. Le macchine a vite possono essere dotate di vari utensili, compresi i maschi conici, per creare filettature interne in modo altamente efficiente.
6. Presse per trapani: Anche se non sono specializzate come le maschiatrici, le presse per trapano possono essere utilizzate con maschi conici per operazioni di maschiatura manuale. Tuttavia, è necessario fare attenzione ad evitare una forza eccessiva o un'alimentazione eccessiva, in quanto ciò può danneggiare il maschiatore o il pezzo in lavorazione.

La scelta della macchina giusta per l'utilizzo dei maschi conici dipende da diversi fattori:

• Dimensione e profondità del foro: Le dimensioni e la profondità del foro da filettare determinano la macchina e la dimensione del maschiatore appropriati.
• Materiale: Il materiale del pezzo influisce sulla scelta del maschiatore e sui parametri di taglio richiesti.
• Volume di produzione: Per la produzione di grandi volumi, si possono preferire le maschiatrici automatiche o i centri di lavoro CNC per la loro velocità ed efficienza.
• Precisione e accuratezza: Le applicazioni che richiedono tolleranze strette e alta precisione possono richiedere macchine CNC o maschiatrici specializzate.
• Budget: Quando si effettua la scelta, è necessario considerare il costo della macchina e dell'attrezzatura.

Valutando attentamente questi fattori, è possibile scegliere la macchina più adatta per la propria applicazione di maschiatura conica, garantendo una produzione di filetti efficiente e accurata.

I maschi conici, progettati per la filettatura iniziale, sono compatibili con una serie di macchine utilizzate per le operazioni di maschiatura sia manuali che automatizzate:

Maschiatura manuale:

• Chiave per rubinetto manuale: Questo è il metodo più semplice per utilizzare i maschi conici. Il rubinetto viene tenuto nella chiave e ruotato manualmente nel foro. Questo metodo è adatto a progetti di piccole dimensioni e ad applicazioni in cui la precisione non è fondamentale.
• Chiave per rubinetti con impugnatura a T: Simile a una chiave manuale per rubinetti, ma con un'impugnatura a forma di T per aumentare la leva e il controllo. Si usa spesso per rubinetti più grandi o quando è richiesta una coppia maggiore.

Maschiatura a macchina:

• Macchine per forare:
• Presse per trapano: Queste macchine forniscono un controllo preciso sul processo di foratura e maschiatura. Un accessorio per la maschiatura può essere aggiunto a una pressa per trapani per automatizzare il ciclo di maschiatura, garantendo risultati costanti.
• Trapani portatili: Sebbene non siano ideali per la maschiatura di precisione, i trapani manuali possono essere utilizzati con maschi conici per applicazioni leggere o meno critiche. Tuttavia, occorre prestare attenzione a non sovralimentare o applicare una coppia eccessiva.
• Macchine maschiatrici: Queste macchine sono progettate specificamente per le operazioni di maschiatura e offrono un controllo preciso del ciclo di maschiatura, compresa la velocità di avanzamento, la profondità e l'inversione. Le maschiatrici possono essere manuali, semiautomatiche o completamente automatiche, a seconda del livello di automazione desiderato e del volume di produzione.
• Centri di lavoro CNC: Queste macchine versatili possono eseguire un'ampia gamma di lavorazioni, compresa la maschiatura. I centri di lavoro CNC offrono alta precisione, ripetibilità e la possibilità di programmare cicli di maschiatura complessi, che li rendono ideali per pezzi complessi e per la produzione di grandi volumi.
• Torni: sebbene siano utilizzati principalmente per le operazioni di tornitura, i torni CNC possono essere dotati di funzionalità di utensili vivi che consentono di eseguire operazioni di maschiatura. Questa funzione è spesso utilizzata per creare filettature interne su pezzi cilindrici.

La scelta della macchina giusta per l'utilizzo dei maschi conici dipende da diversi fattori:

Dimensione e profondità del foro: Le dimensioni e la profondità del foro da filettare determinano la macchina e la dimensione del maschiatore appropriati.

Materiale: Il materiale del pezzo influisce sulla scelta del maschiatore e sui parametri di taglio richiesti.

Volume di produzione: Per la produzione di grandi volumi, si possono preferire le maschiatrici automatiche o i centri di lavoro CNC per la loro velocità ed efficienza.

Precisione e accuratezza: Le applicazioni che richiedono tolleranze strette e alta precisione possono richiedere macchine CNC o maschiatrici specializzate.

Budget: Nella scelta, considerare il costo della macchina e dell'utensileria.

Noi di Baucor siamo orgogliosi di essere più di un semplice produttore di maschi conici di alta qualità. Siamo il vostro partner dedicato per ottenere prestazioni di maschiatura ed efficienza ottimali. I nostri servizi completi di progettazione e di supporto ingegneristico sono studiati su misura per soddisfare le esigenze specifiche dei singoli utenti e dei clienti industriali.

Esperienza di progettazione per le vostre esigenze specifiche:

Sappiamo che ogni progetto è diverso. I nostri ingegneri esperti lavorano a stretto contatto con voi per progettare rubinetti conici personalizzati che rispondano perfettamente alle vostre esigenze. Se avete bisogno di una geometria, di un materiale o di un rivestimento specifici, creeremo un rubinetto che massimizzi le prestazioni e la produttività della vostra applicazione.

Guida esperta per la scelta ottimale di materiali e rivestimenti:

La scelta del materiale e del rivestimento giusto è essenziale per la longevità e le prestazioni del rubinetto. Il nostro team vi guiderà nella scelta del materiale ideale, come l'acciaio ad alta velocità, il metallo in polvere HSS, l'acciaio al cobalto o il carburo, in base al materiale del vostro pezzo e alle condizioni di maschiatura. Offriamo anche raccomandazioni di esperti per rivestimenti come TiN, TiCN e altri per migliorare la durata e le prestazioni dell'utensile.

Assistenza tecnica per una maggiore efficienza:

Il nostro impegno per il vostro successo va oltre la fase di progettazione. I nostri ingegneri analizzeranno i vostri processi di maschiatura per identificare le opportunità di miglioramento e ottimizzare le vostre operazioni. Possiamo aiutarvi a mettere a punto i parametri di taglio, a consigliare strategie alternative per gli utensili e a fornire assistenza per la risoluzione dei problemi.

Soluzioni su misura per applicazioni specifiche:

Grazie alla nostra profonda conoscenza di vari settori e applicazioni, possiamo fornire soluzioni su misura per le vostre sfide specifiche. Che si tratti di industria aerospaziale, automobilistica, medicale o di qualsiasi altro settore, la nostra esperienza nella progettazione e nell'applicazione di rubinetti garantirà risultati ottimali.

Impegno per la formazione e l'innovazione:

In Baucor crediamo nella possibilità di fornire ai nostri clienti le conoscenze necessarie. Offriamo programmi di formazione e risorse educative per aiutarvi a ottenere il massimo dai vostri maschi conici. Inoltre, i nostri continui sforzi di ricerca e sviluppo ci permettono di innovare e migliorare costantemente i nostri prodotti per soddisfare le esigenze in continua evoluzione del settore.

Collaborate con Baucor per il successo:

Scegliete Baucor come partner per i maschi conici e sperimentate la differenza che possono fare i nostri servizi di assistenza completi. Ci dedichiamo ad aiutarvi a ottenere i migliori risultati possibili nelle vostre operazioni di maschiatura. Contattateci oggi stesso per saperne di più su come possiamo sostenere il vostro successo.

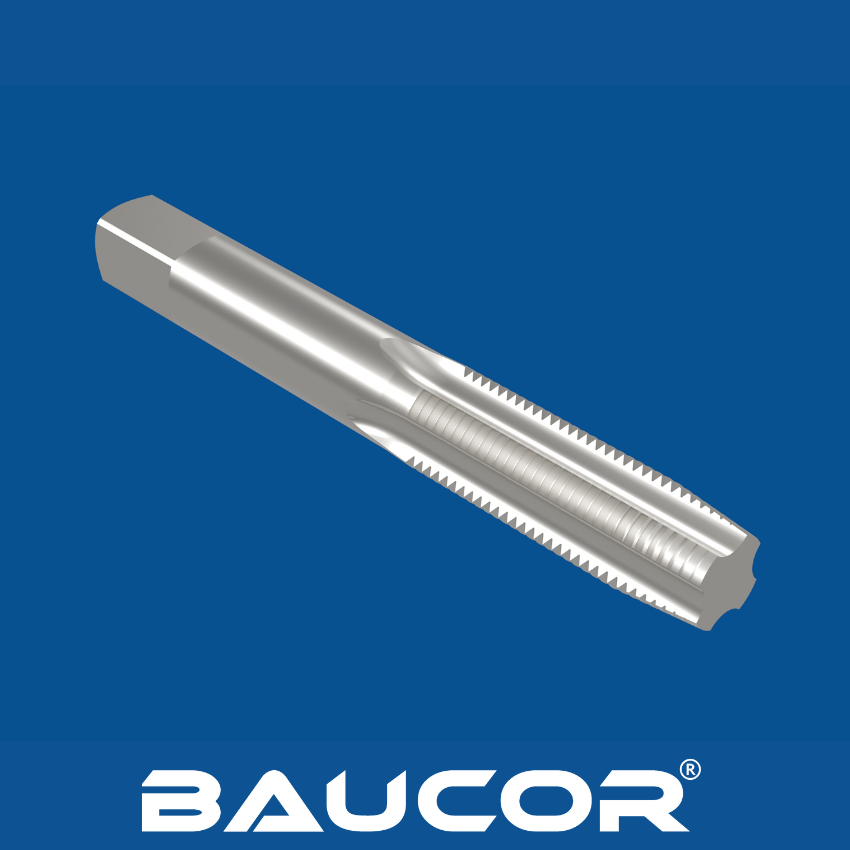

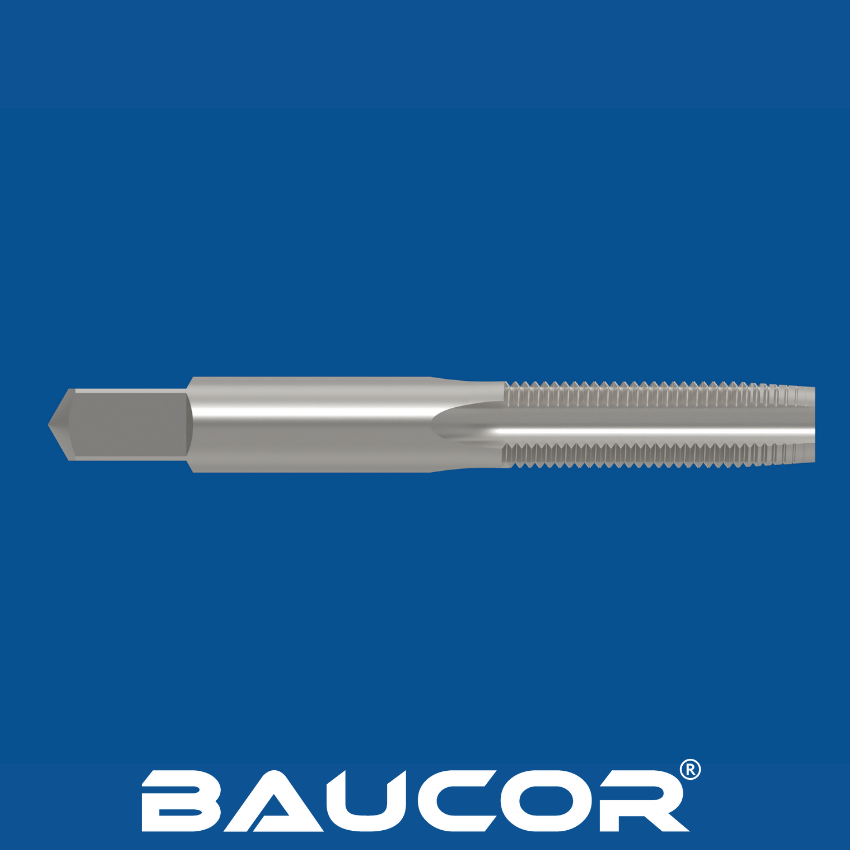

I maschi conici, noti anche come maschi di avviamento, sono progettati con caratteristiche specifiche per garantire un'iniziazione fluida e precisa della filettatura in un foro. Ecco le principali caratteristiche di progettazione dei maschi conici:

1. Conicità del filo: La caratteristica distintiva di un maschio conico è la sua conicità graduale all'estremità iniziale, che in genere si estende per 8-10 filetti. Questa sezione conica aiuta a guidare il maschio nel foro e a tagliare gradualmente il materiale, creando una forma di filettatura parziale che porta al profilo della filettatura completa. L'angolo di conicità è scelto con cura per bilanciare la facilità di partenza e l'efficienza di taglio.
2. Geometria del tagliente: I taglienti dei maschi conici sono rettificati con precisione per creare la forma di filettatura desiderata e garantire una filettatura accurata. L'angolo di spoglia, l'angolo di rilievo e la lunghezza dello smusso sono stati accuratamente progettati per ottimizzare le prestazioni di taglio, minimizzare l'attrito e ridurre il rischio di rottura del maschietto.
3. Rilievo della filettatura: Il rilievo della filettatura è lo spazio dietro i taglienti che consente un flusso regolare del truciolo e riduce l'attrito durante la maschiatura. Nei maschi conici, il rilievo è generalmente meno pronunciato rispetto ad altri tipi di maschi, in quanto l'attacco conico aiuta a distribuire le forze di taglio in modo più uniforme.
4. Design della scanalatura: Le scanalature dei maschi conici sono progettate per garantire un'efficace rimozione dei trucioli, soprattutto durante le fasi iniziali di filettatura. Il numero e la forma delle scanalature possono variare a seconda delle dimensioni del maschiatore e del materiale da filettare.
5. Selezione del materiale: L'acciaio ad alta velocità (HSS) è il materiale più comune per i maschi conici, grazie al suo equilibrio di durezza, resistenza al calore e convenienza. Tuttavia, per materiali più duri o per la produzione di grandi volumi, si può scegliere l'acciaio al cobalto o il metallo duro.
6. Rivestimento: Rivestimenti come il nitruro di titanio (TiN) o il carbonitruro di titanio (TiCN) possono essere applicati per migliorare la durezza del maschiatore, ridurre l'attrito e prolungare la durata dell'utensile. I rivestimenti sono particolarmente utili nelle applicazioni di maschiatura più impegnative, dove la resistenza all'usura è fondamentale.
7. Design del gambo: I maschi conici hanno tipicamente gambi diritti che si adattano ai portamaschi standard. Il diametro del gambo deve essere adeguato alle dimensioni del maschietto e alla macchina di maschiatura utilizzata.

Attenendosi a queste guide di progettazione, i produttori possono produrre maschi conici di alta qualità che assicurano una filettatura regolare e precisa, riducendo al minimo il rischio di filettature incrociate e di danni al pezzo. La precisa combinazione di conicità, geometria del tagliente e selezione del materiale consente di utilizzare efficacemente i maschi conici in un'ampia gamma di applicazioni in diversi settori industriali.
