Maschi CNC sono utensili progettati per creare fori precisi in vari materiali, dai metalli e plastiche ai compositi. La progettazione dei maschi CNC perfetti presso Baucor inizia con una comprensione approfondita dei requisiti dell'applicazione, tra cui il materiale da filettare, la dimensione e il tipo di filettatura desiderati e i vincoli operativi come velocità, velocità di avanzamento e utilizzo del refrigerante. Un'analisi completa di questi fattori e la ricerca sugli standard del settore e sulla concorrenza utensili è fondamentale per ottimizzare le prestazioni dello strumento e affrontare le sfide.

In Baucor, diamo valore alla collaborazione. La nostra vasta competenza e il nostro approccio collaborativo garantiscono che ti assistiamo in ogni fase del processo di progettazione, dalla ricerca iniziale alla selezione dei materiali e alle opzioni di finitura. Il nostro impegno per la qualità garantisce che i tuoi utensili di maschiatura siano ottimizzati per precisione, longevità ed efficienza.

3. Design del flauto:
La geometria delle scanalature è fondamentale per il controllo dei trucioli e il flusso del refrigerante. Le scanalature a spirale evacuano efficacemente i trucioli nei fori ciechi, mentre le scanalature dritte sono preferite per la formazione di trucioli corti e controllati in materiali come la ghisa.

4. Configurazione all'avanguardia:
La geometria del tagliente influisce in modo significativo sulla qualità della filettatura e sulla longevità dell'utensile. Ad esempio, i maschi a fondo con smussi corti creano filettature vicine al fondo di un foro, mentre i maschi conici con un lungo ingresso sono ideali per iniziare le filettature senza problemi.

5. Progettazione principale:
Lo spessore del nucleo conferisce resistenza e rigidità al maschio, evitandone la rottura durante la filettatura.

6. Montaggio del rubinetto:

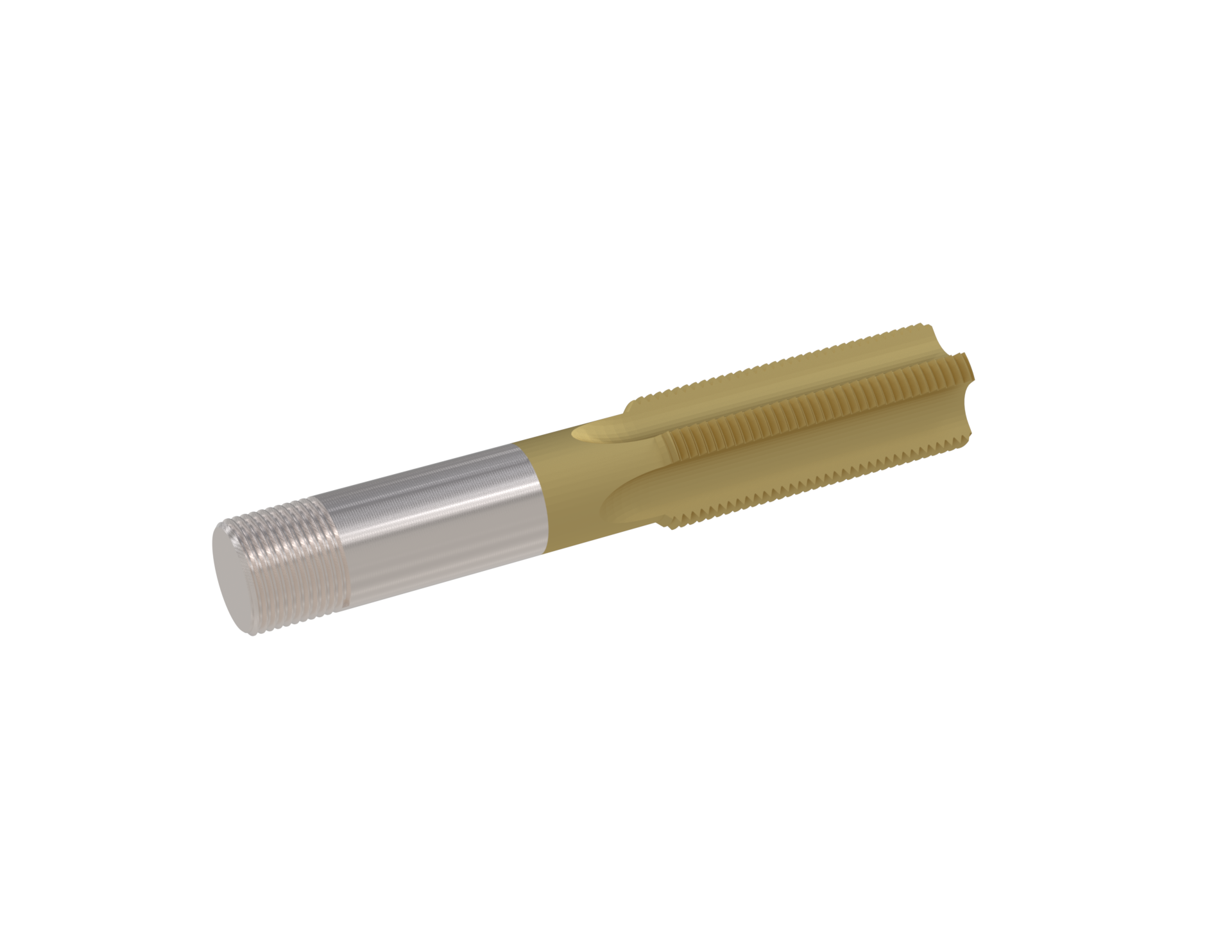

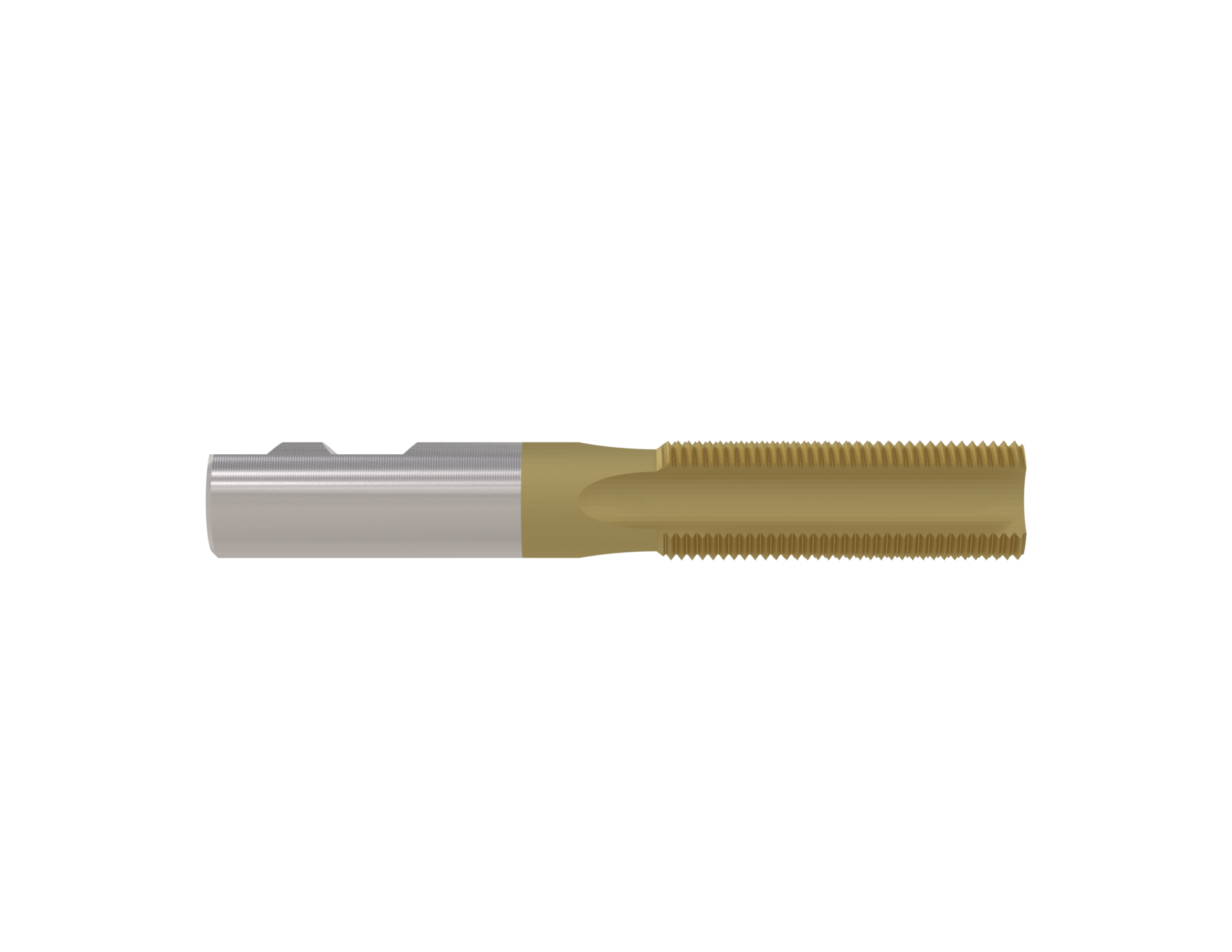

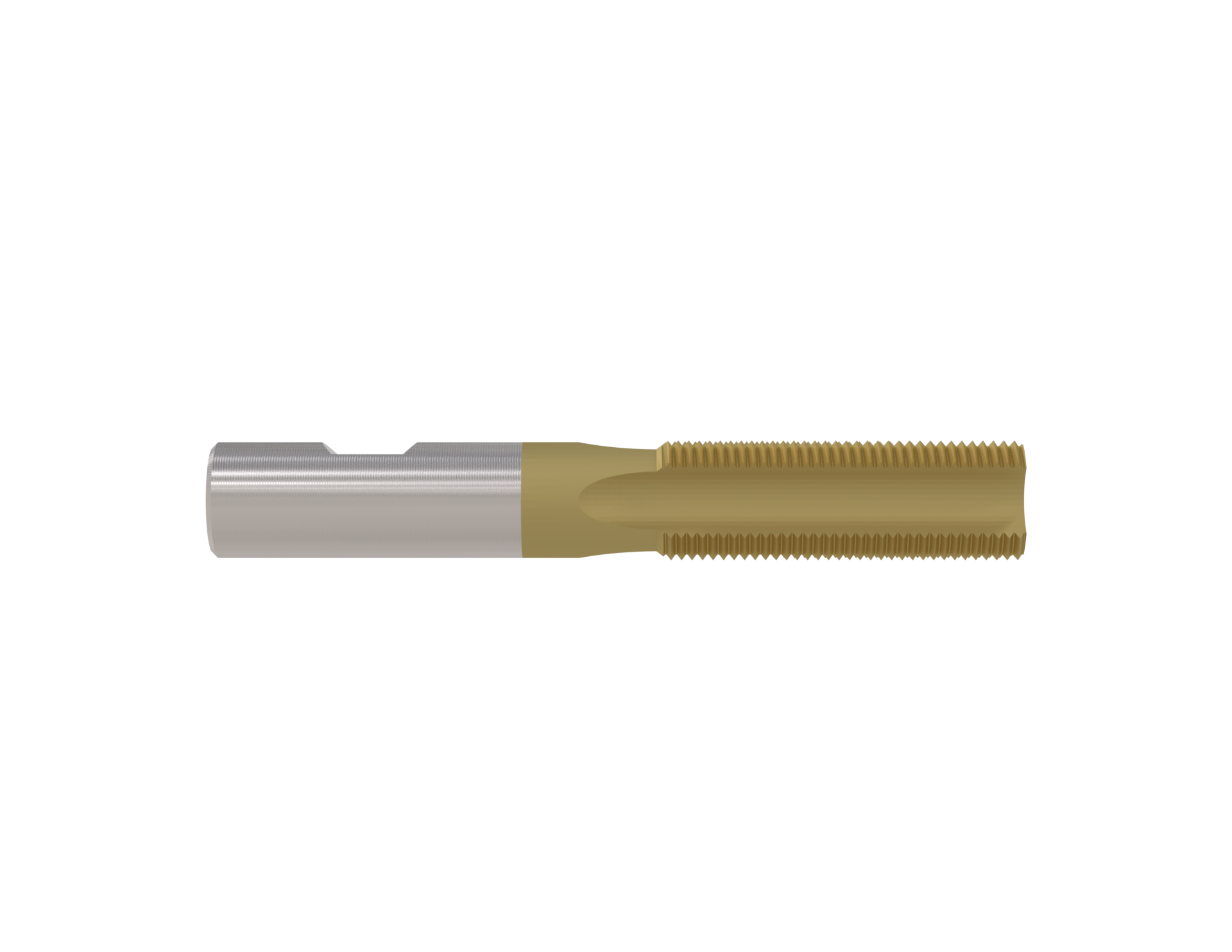

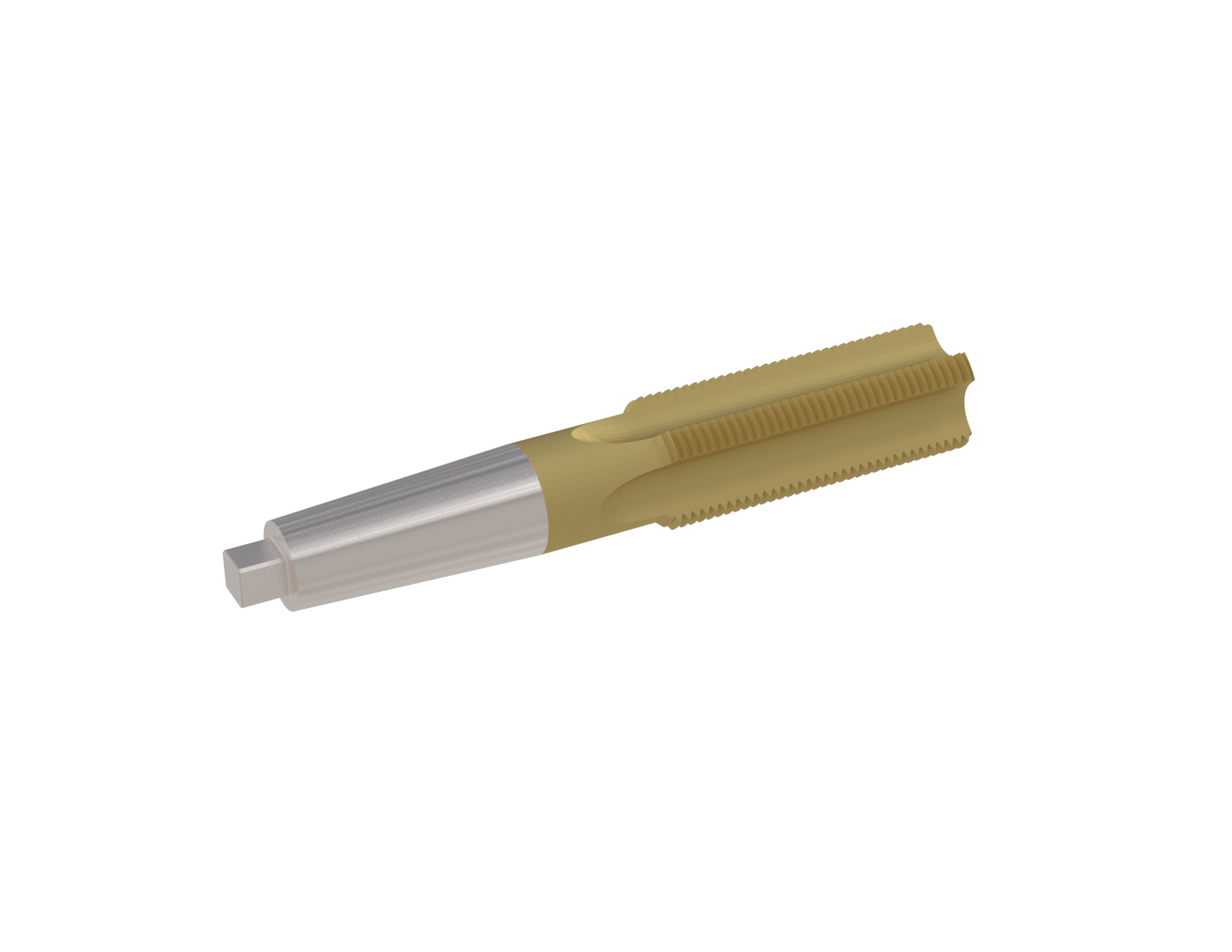

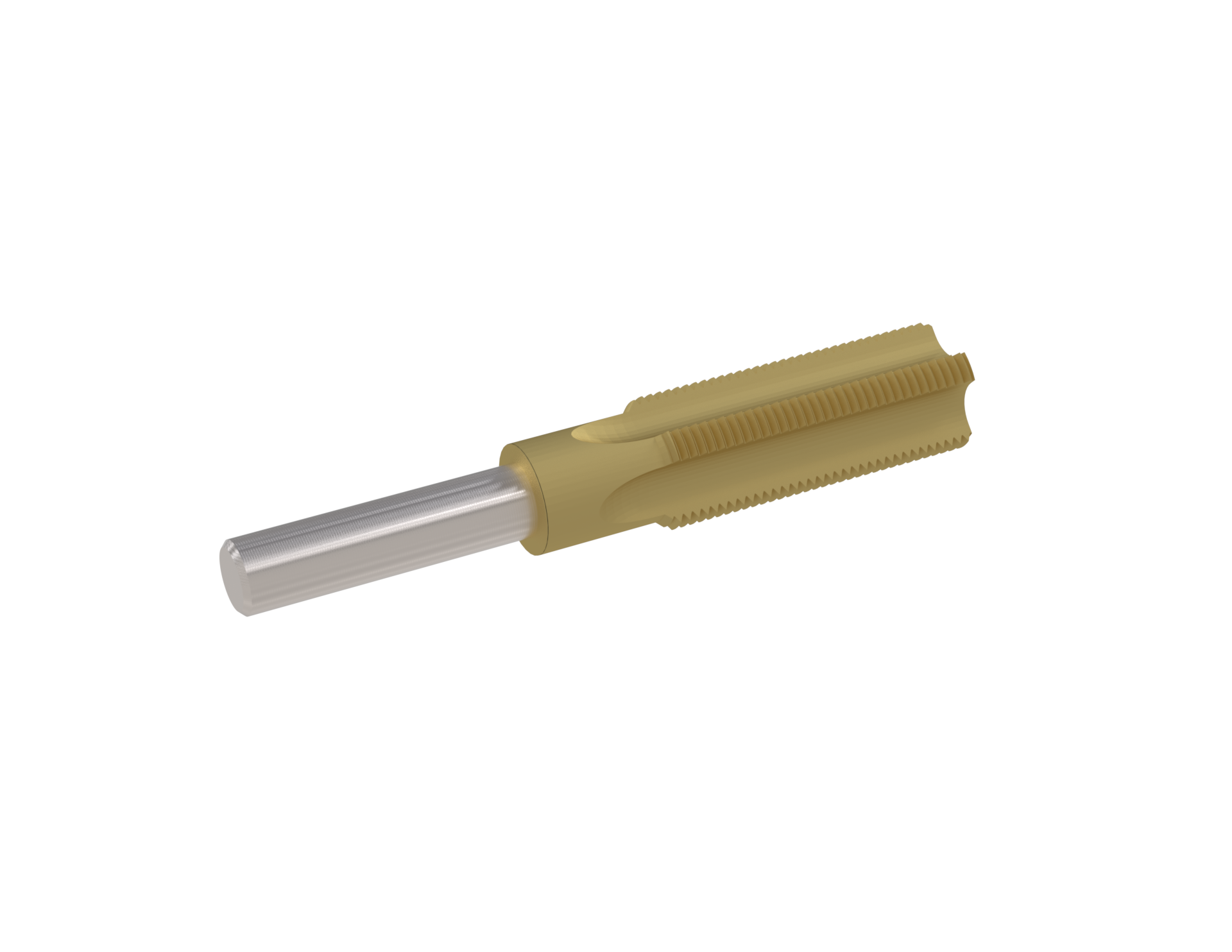

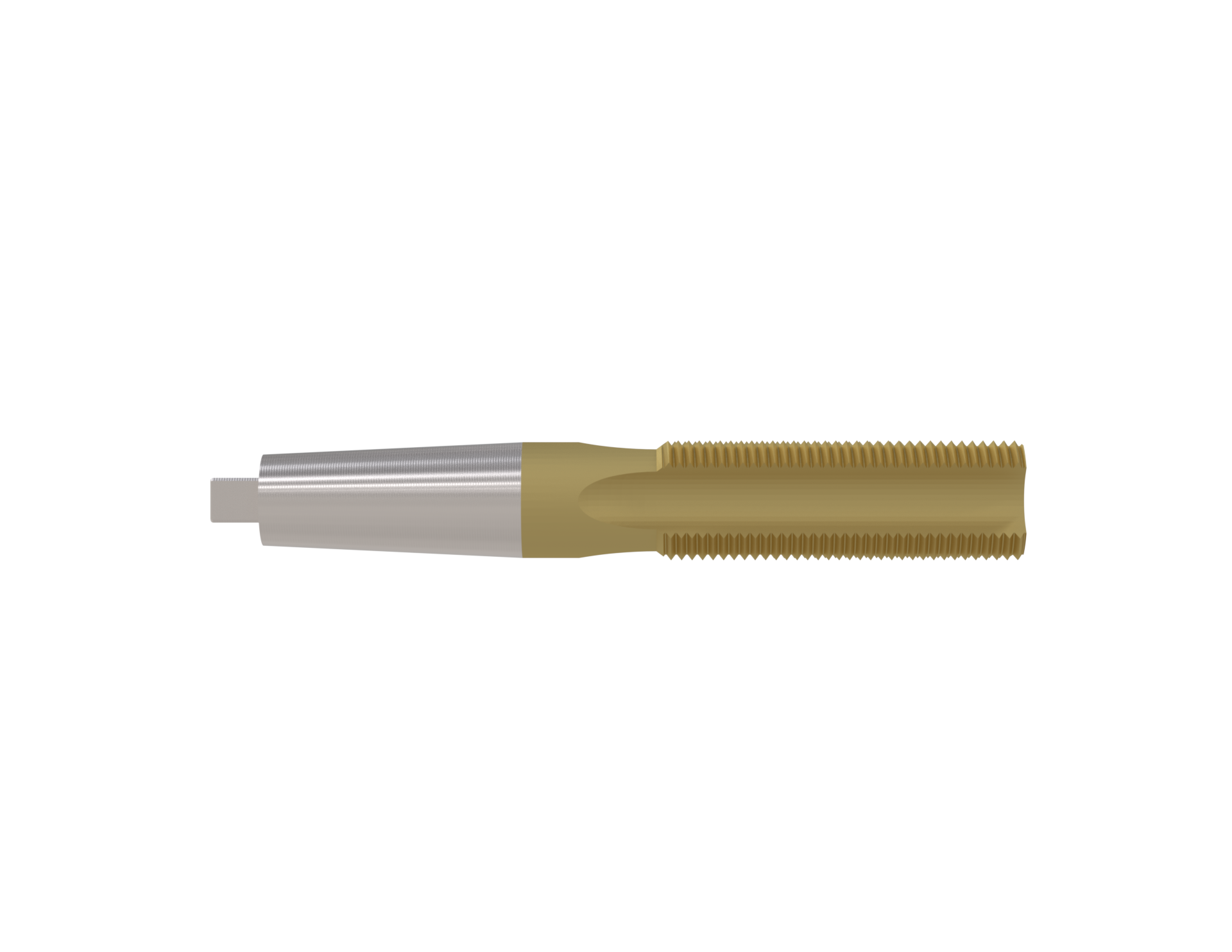

Il meccanismo di montaggio, che sia dritto, conico o filettato, deve essere compatibile con la macchina CNC per garantire stabilità durante il funzionamento. Per maggiori dettagli, fare riferimento alla tabella sottostante (Montaggio utensile).

7. Selezione del materiale:
La scelta del materiale appropriato per il maschio è fondamentale per le prestazioni e la longevità. L'acciaio rapido (HSS) offre versatilità e convenienza per applicazioni generali, mentre il carburo eccelle nelle operazioni ad alta velocità su materiali duri grazie alla sua superiore resistenza all'usura. Il metallo in polvere bilancia tenacità e resistenza all'usura, rendendolo ideale per ambienti esigenti.

8. Rivestimenti e trattamenti superficiali:
I rivestimenti migliorano le prestazioni del maschio riducendo l'attrito, aumentando la resistenza all'usura e prolungando la durata dell'utensile. Opzioni come il nitruro di titanio (TiN), il nitruro di titanio e alluminio (TiAlN) o il carbonio simile al diamante (DLC) sono particolarmente efficaci per lavorazioni ad alta velocità e ad alta temperatura.

9. Canali del liquido di raffreddamento:Per operazioni impegnative, i maschi possono essere progettati con canali di raffreddamento interni per migliorare l'efficienza del raffreddamento e l'evacuazione dei trucioli, garantendo una filettatura di precisione in materiali difficili da lavorare.

3. Collaborazione e personalizzazione:

L'approccio collaborativo di Baucor al processo di progettazione garantisce che comprendiamo appieno le tue esigenze uniche. Offriamo consulenza sulla selezione dei materiali, sulla geometria del maschio e sulle opzioni di finitura. Questo metodo ci consente di fornire utensili di maschiatura che soddisfano e superano le tue aspettative.

Tipi di tocco:

Baucor fornisce vari utensili per maschiatura CNC, ciascuno progettato per un'applicazione specifica.

Di seguito i rubinetti raggruppati per tipologia:

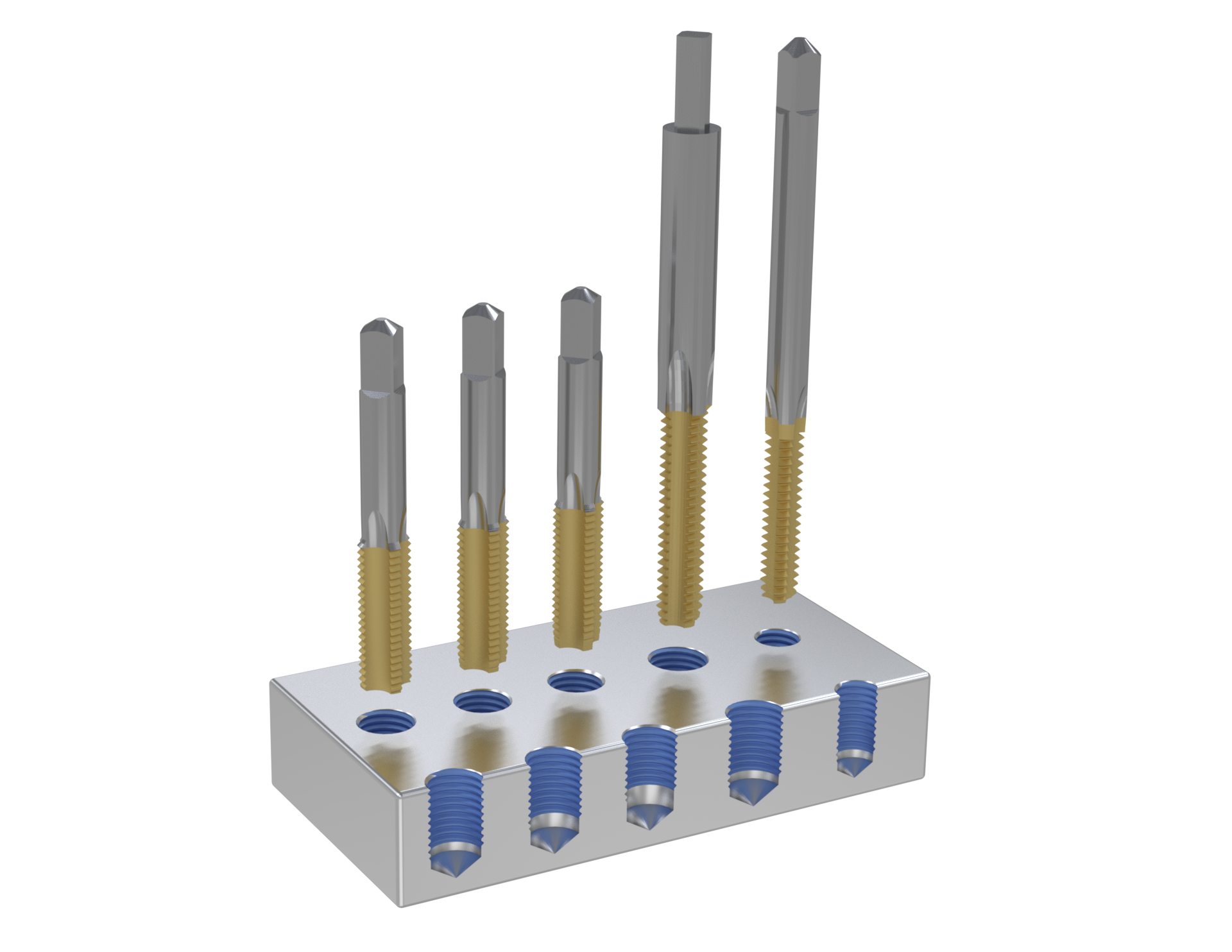

A. Rubinetti per usi generali

1. Rubinetti di fondo: Progettato per la filettatura in prossimità del fondo di fori ciechi, con smusso minimo.
2. Rubinetti a spina: Presentano una smussatura media, che li rende adatti alle esigenze di filettatura generali su vari materiali.
3. Maschi conici: Questi maschi sono dotati di un lungo imbocco, perfetto per iniziare filettature in nuovi fori o materiali resistenti.
4. Flauto dritto / Maschi a mano: Maschi manuali versatili con scanalature dritte, adatti per la filettatura in materiali più morbidi e per applicazioni di base.
5. Maschi a macchina: Maschi di precisione progettati per creare filettature su viti meccaniche, offrendo elevata precisione per applicazioni industriali.

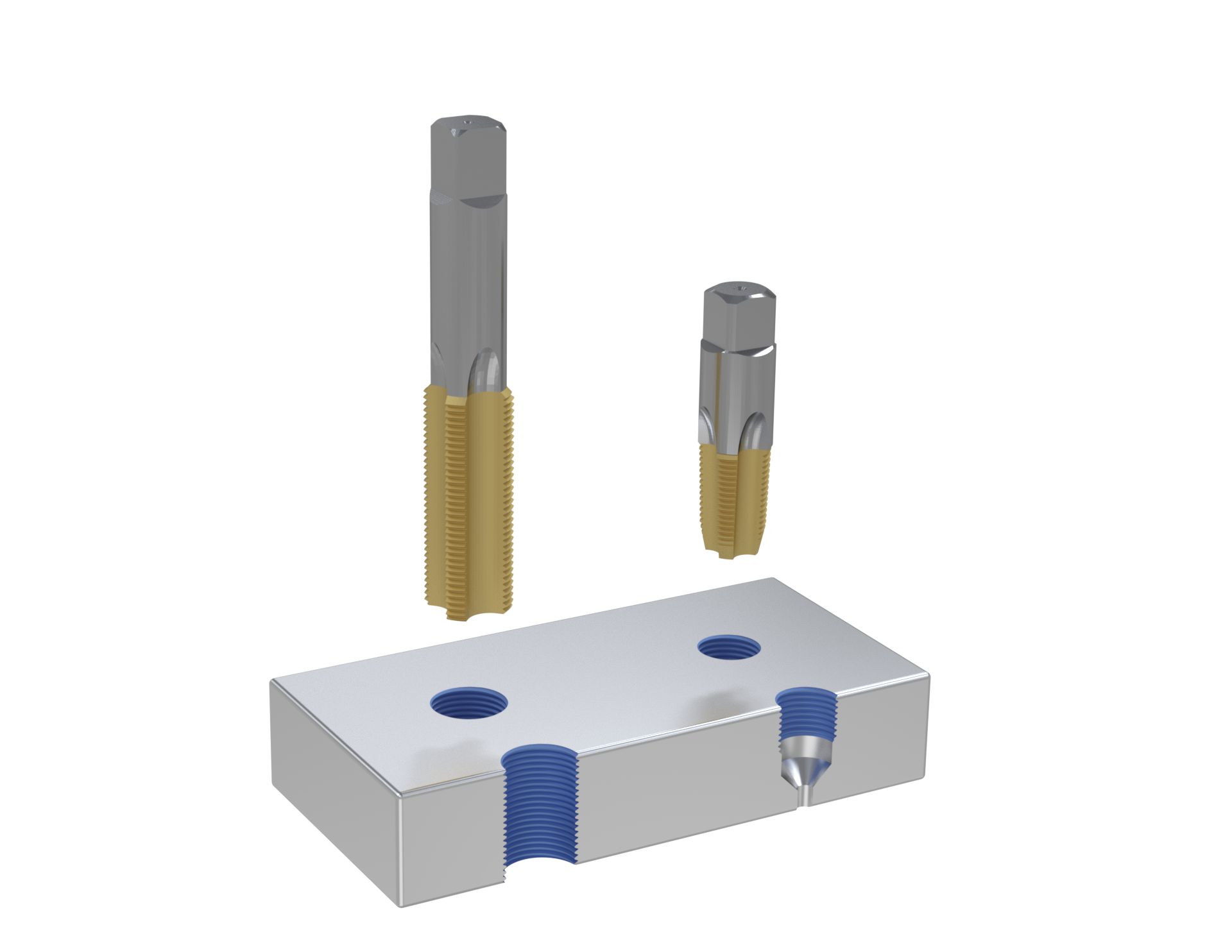

B. Rubinetti per tubi e gas

1. Rubinetti per tubi: Progettato per filettare tubi e raccordi, assicurando collegamenti sicuri nelle applicazioni idrauliche e industriali.

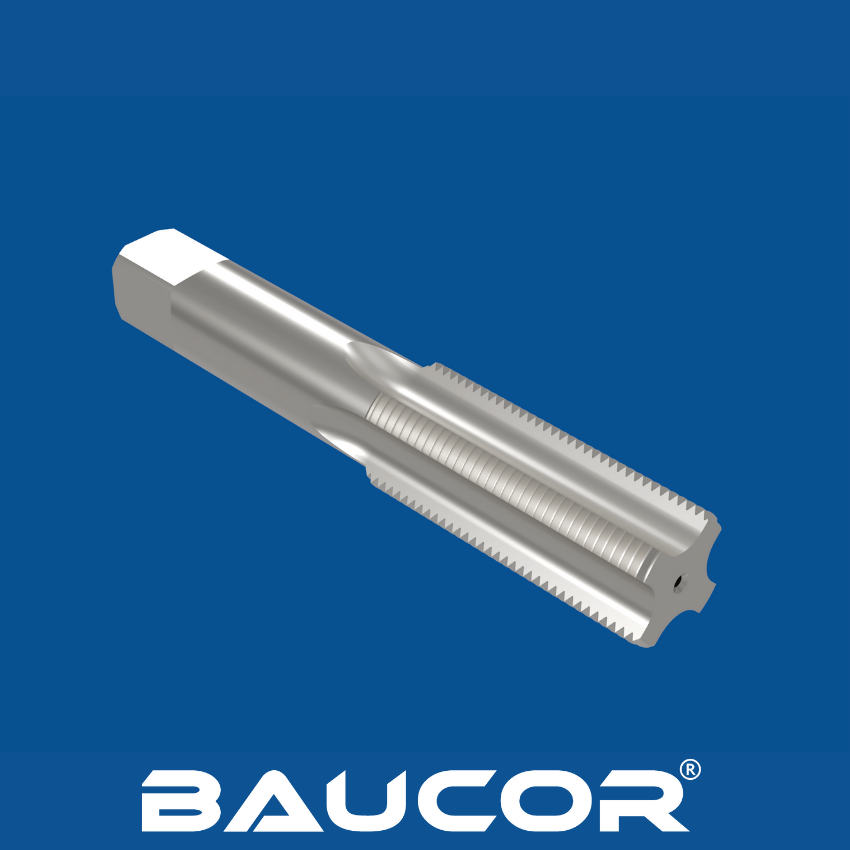

2. Rubinetti filettati per gas: Specificamente creato per realizzare filettature a tenuta di gas in tubi e raccordi, garantendo guarnizioni ermetiche.

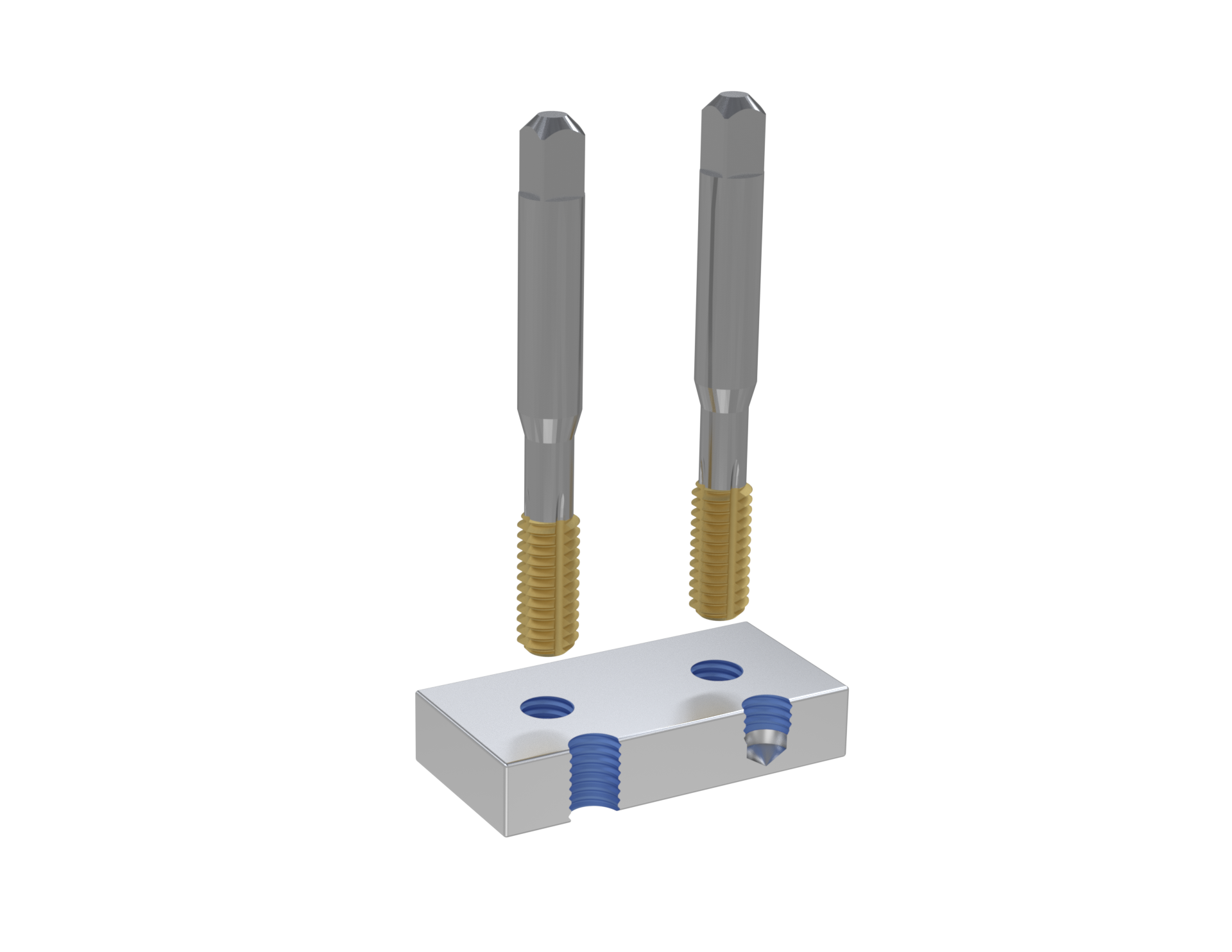

C. Maschi per filettatura

1. Maschi per filettatura: Questi maschi formano le filettature spostando il materiale anziché tagliarlo, il che è ideale per materiali duttili come l'alluminio o il rame.

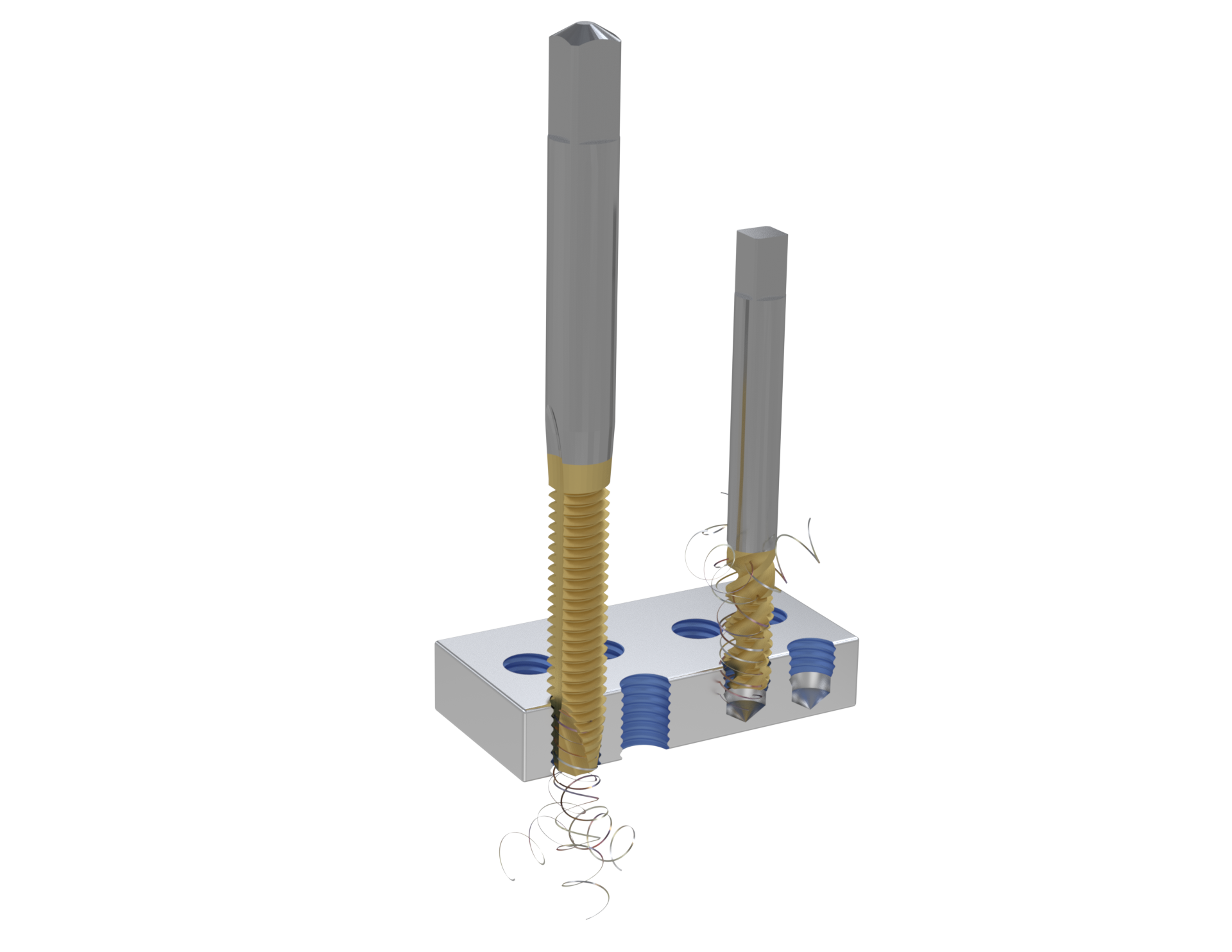

D. Maschi a spirale e a punta elicoidale

1. Maschi a punta elicoidale: Ottimizzati per i fori passanti, questi maschi spingono i trucioli in avanti per una filettatura pulita senza intasamenti.

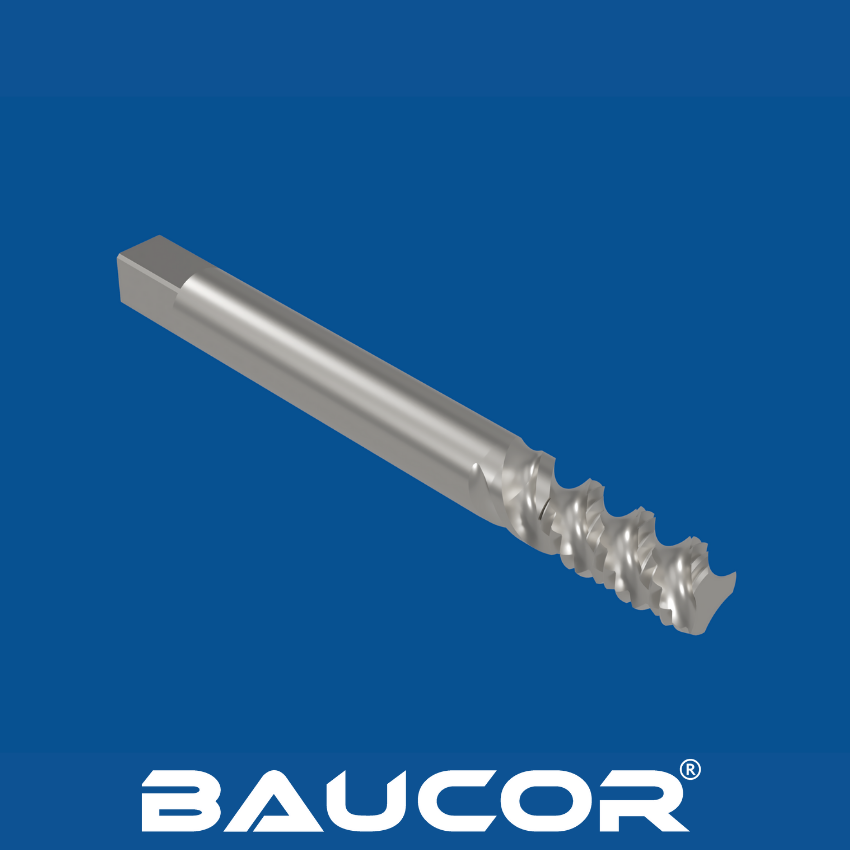

2. Maschi a spirale: Ideali per i fori ciechi, questi maschi dirigono i trucioli all'indietro per evitare intasamenti e garantire precisione.

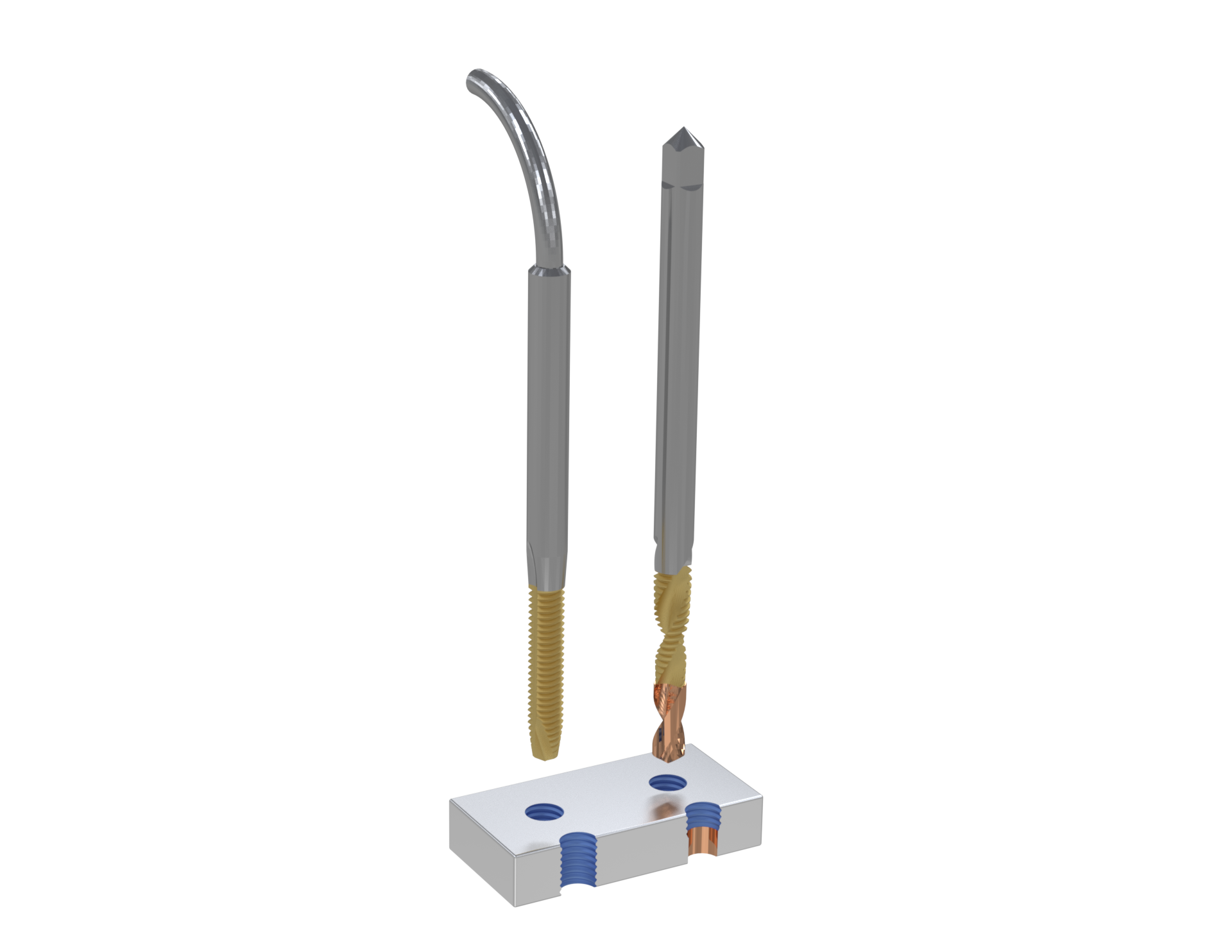

E. Rubinetti speciali

1. Maschi a gambo piegato: Dotati di gambo piegato per accedere a spazi ristretti o per avvitare in aree difficili da raggiungere.
2. Rubinetti combinati: Combina foratura e maschiatura in un unico utensile, risparmiando tempo e migliorando l'efficienza nei processi in più fasi.

Prima di procedere con la produzione, è essenziale convalidare il design utilizzando metodi di analisi numerica come l'analisi degli elementi finiti (FEA) o la prototipazione. I metodi di prototipazione rapida, come la stampa 3D, consentono una valutazione pratica della funzionalità, dell'ergonomia e della compatibilità del design all'interno della macchina. Se necessario, perfezionare il design in base al feedback dall'analisi o dal prototipo.

Gli utensili per maschiatura CNC di Baucor sono realizzati con precisione e competenza, garantendo elevate prestazioni, durata e affidabilità. Che tu abbia bisogno di maschi standard o soluzioni personalizzate, ci impegniamo a fornire utensili che migliorino le tue capacità di lavorazione. Contatta Baucor oggi stesso per sviluppare il maschio CNC perfetto per le tue esigenze di filettatura.
