Utensili per fresatura CNC, comunemente chiamati frese, sono componenti indispensabili nella lavorazione CNC. Questi versatili utensili da taglio modellare e trasformare le materie prime in componenti precisi e complessi, soddisfacendo le elevate esigenze delle industrie moderne. Progettare utensili per fresatura CNC implica comprendere i requisiti dell'applicazione e tradurli in uno strumento funzionale e durevole.

Baucor offre una gamma di forme, dimensioni e configurazioni, rendendole adattabili a varie attività di lavorazione, dalla creazione di geometrie complesse alla creazione di scanalature, tasche e contorni. Le frese sono efficaci su materiali come metalli, plastiche e compositi.

2. Definizione della geometria del mulino:

Una volta definiti con precisione i requisiti della fresa, si definisce la geometria dell’utensile:

1. Tipo di mulino:
   Determina il tipo specifico di utensile in base all'applicazione di taglio, come frese a candela per rimuovere materiale, frese a candela per arrotondare gli angoli posteriori per fresare un raggio sul lato posteriore del pezzo in lavorazione o frese a coda di rondine per creare forme a coda di rondine nel pezzo in lavorazione. Baucor offre un'ampia gamma di frese; per maggiori dettagli, controlla la sezione sottostante, "tipi di frese".


2. Dimensioni del mulino:
   Definire le dimensioni richieste della fresa, tra cui lunghezza, diametro e altre dimensioni critiche, per garantire un taglio preciso e un adattamento appropriato. Ad esempio, la larghezza e l'altezza di una fresa a coda di rondine devono allinearsi con il profilo a coda di rondine da tagliare dal pezzo in lavorazione.


3. Configurazione all'avanguardia:
   Selezionare il tipo di bordo (ad esempio, quadrato, a testa sferica, smussato) in base alle prestazioni di taglio richieste. Ad esempio, un bordo quadrato può produrre tagli netti e tasche precise, mentre un bordo a testa sferica è ideale per creare contorni lisci o superfici 3D complesse. I bordi smussati sono utilizzati per smussare o ottenere una finitura rastremata.

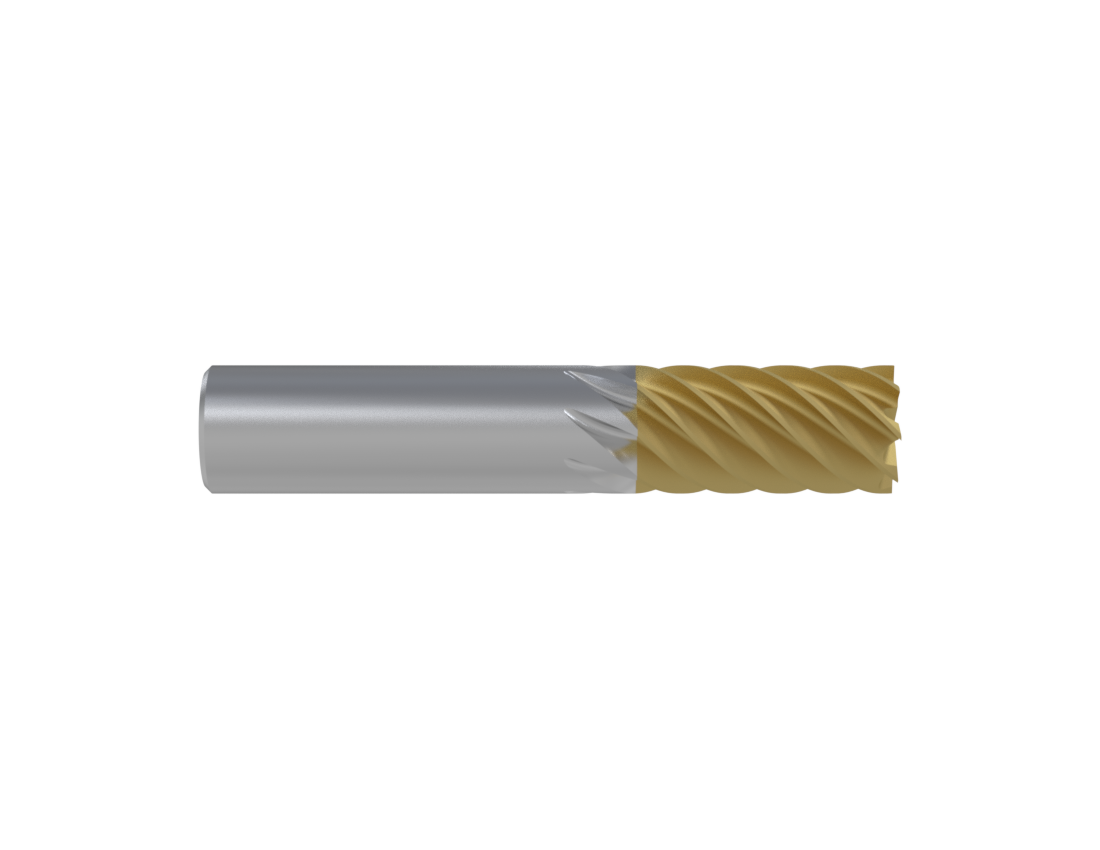

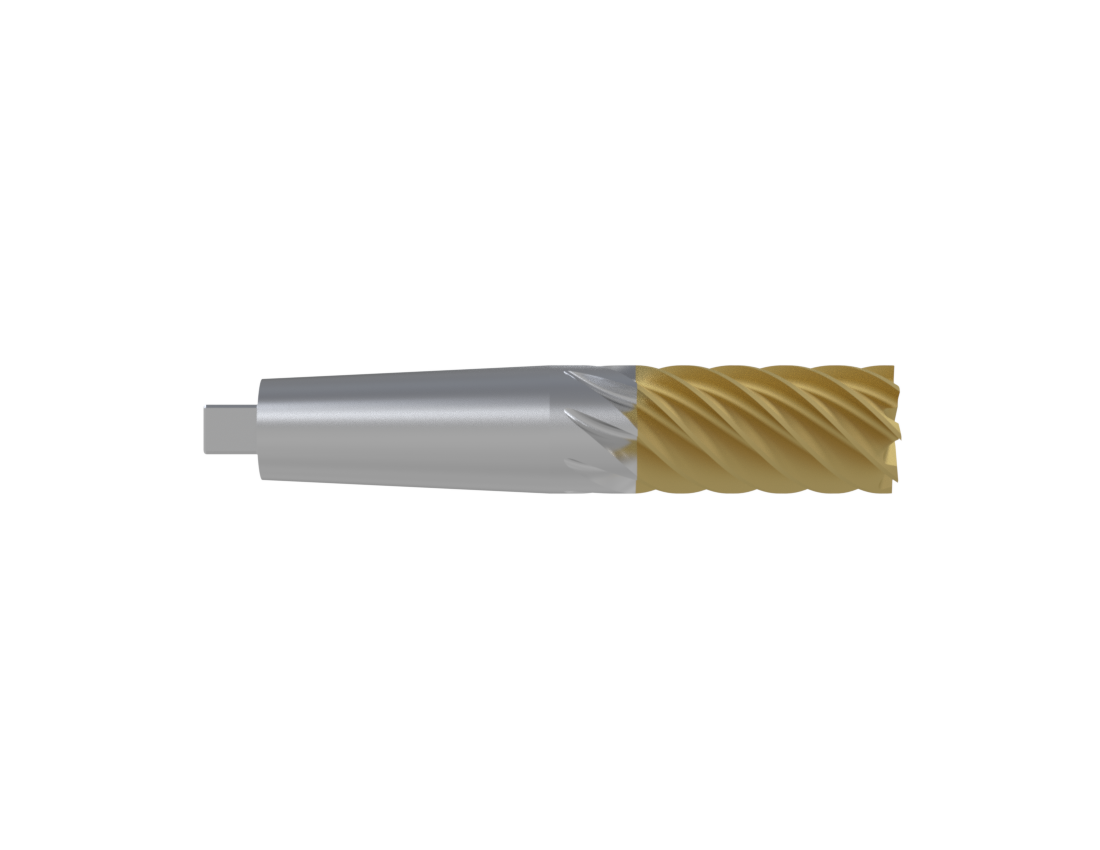

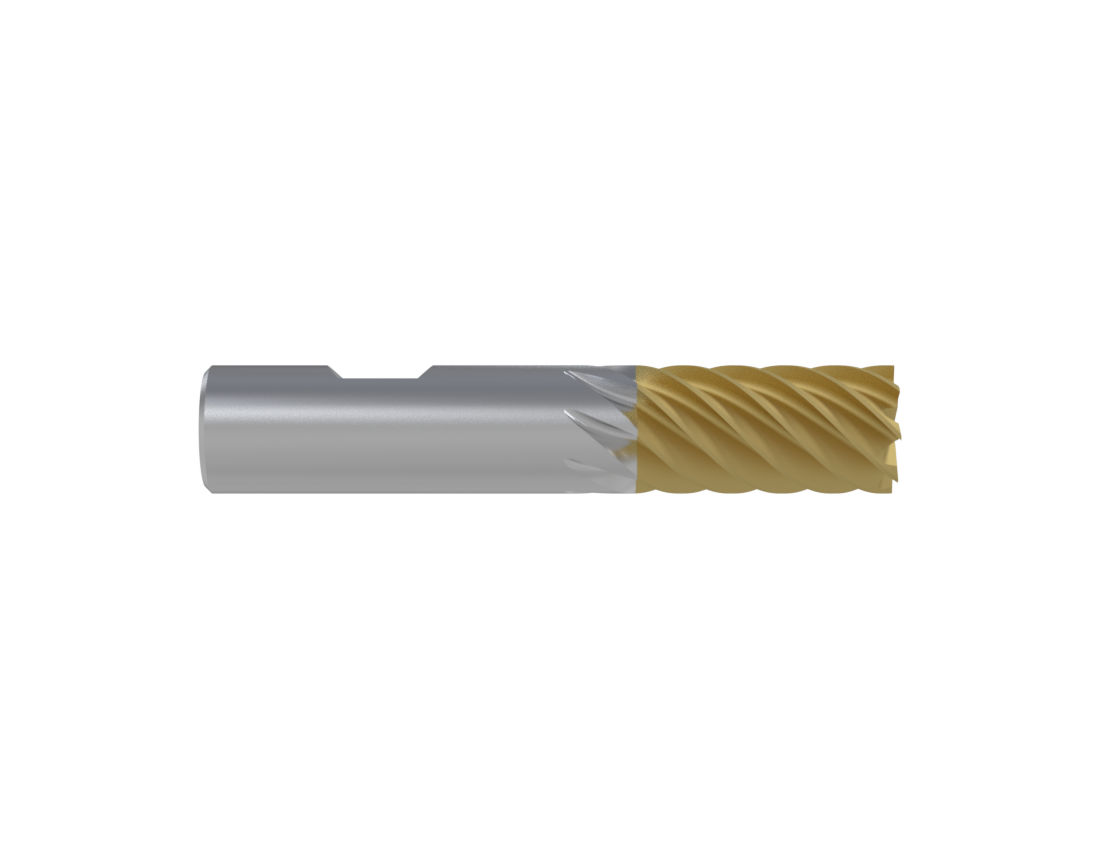

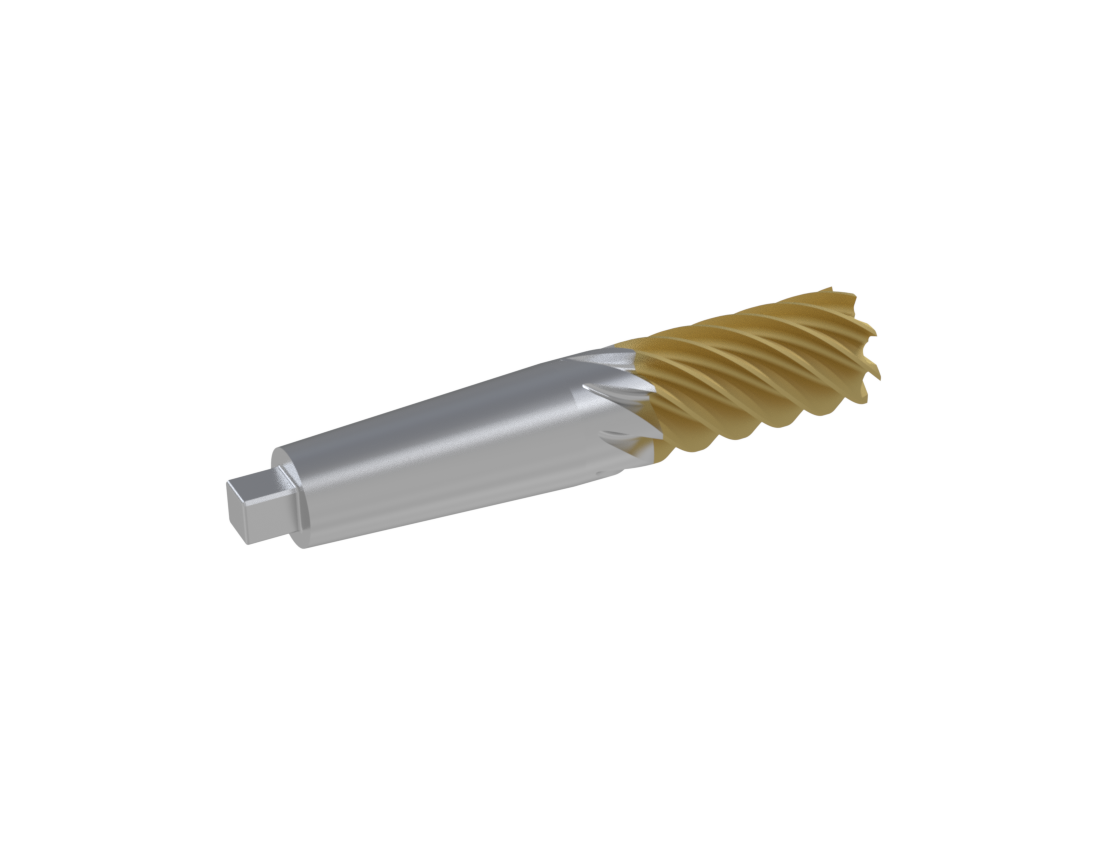

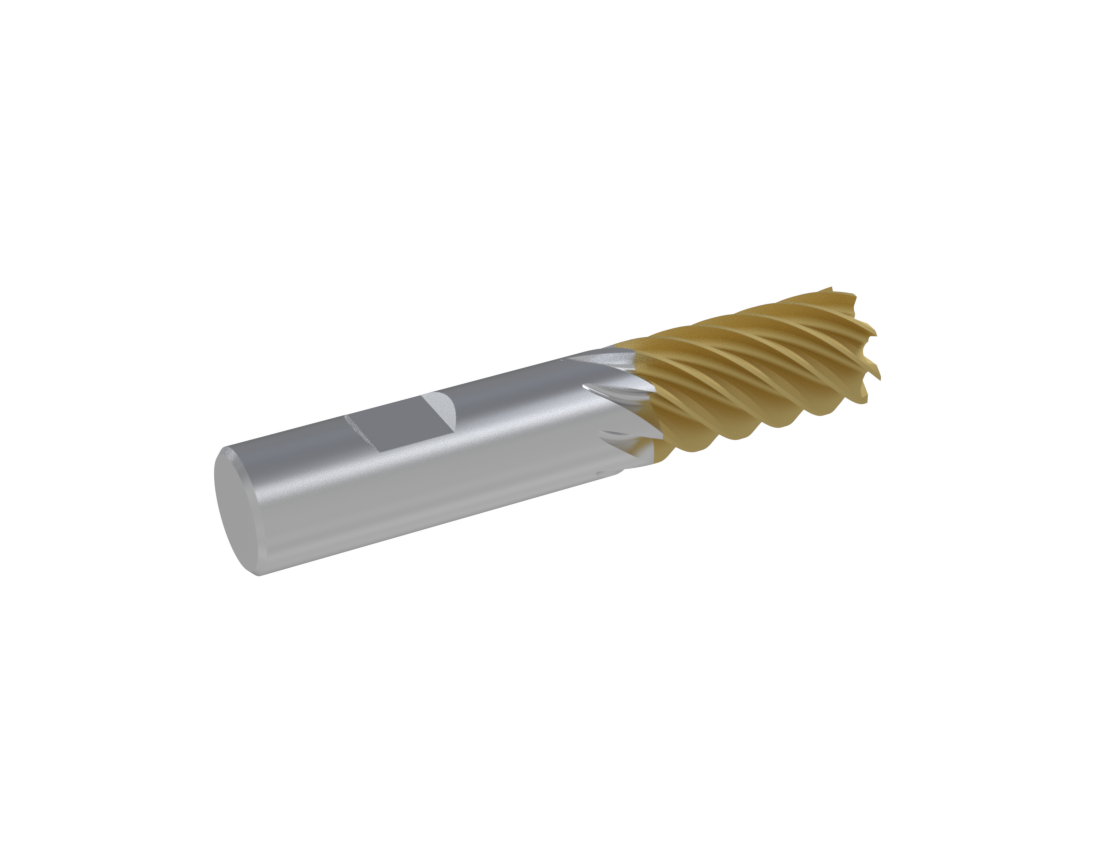

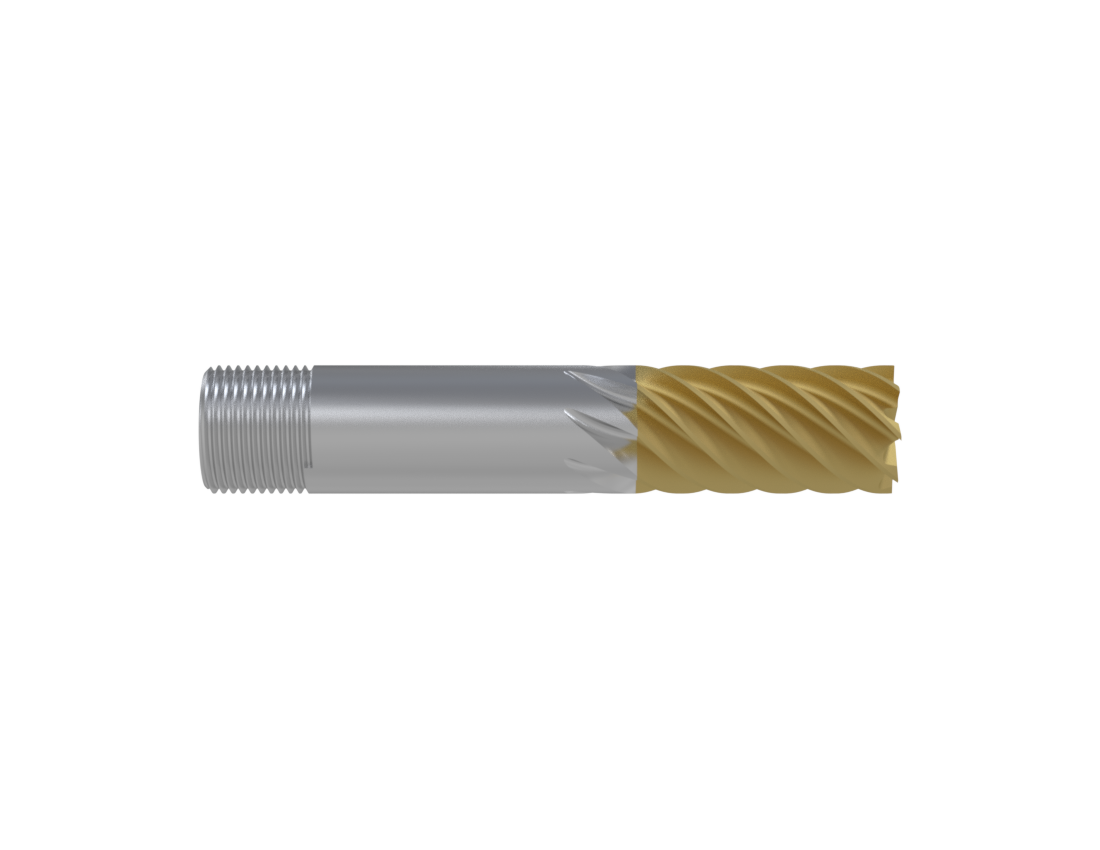

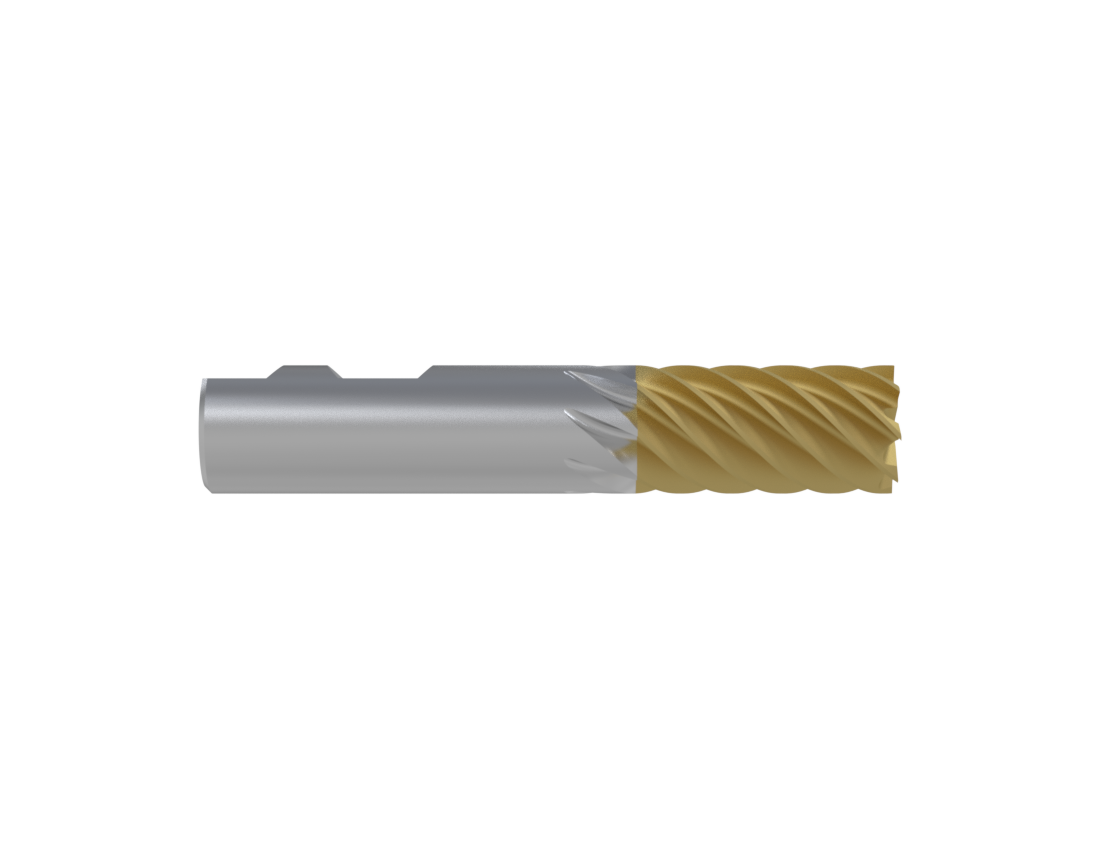

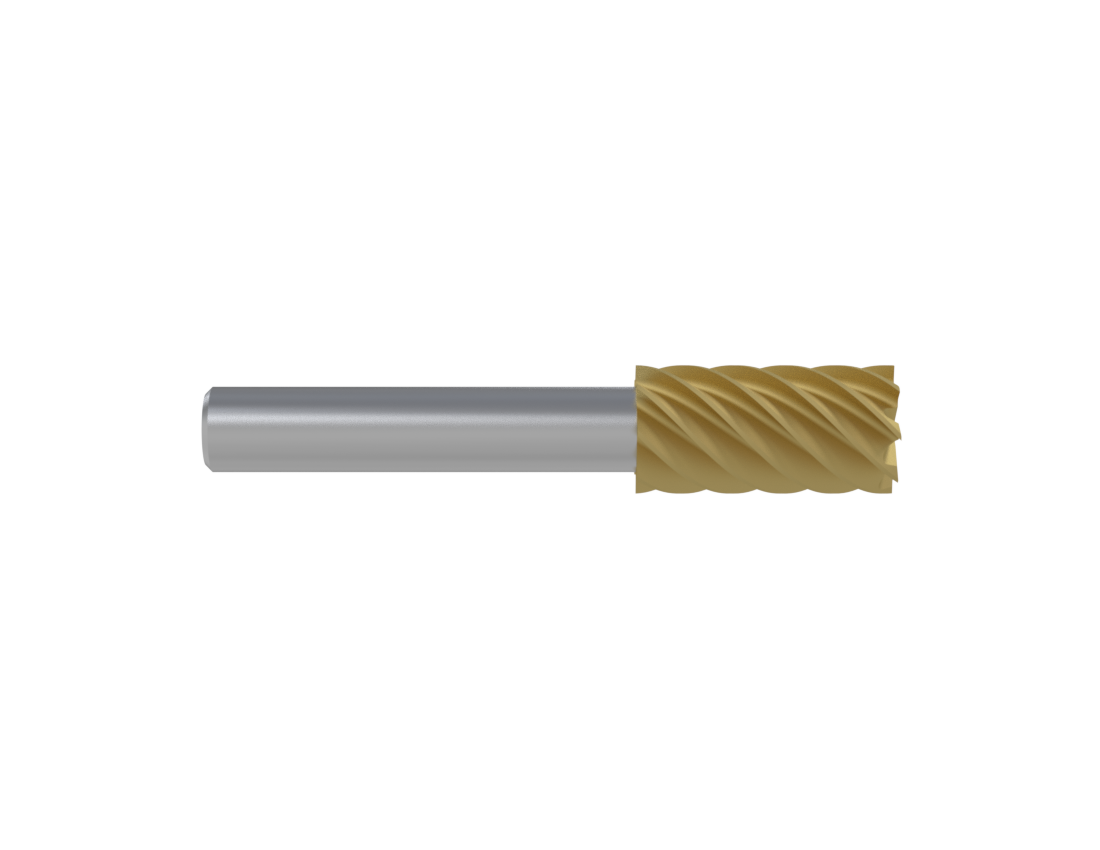

4. Montaggio del mulino:
   Definisci le caratteristiche di montaggio della fresa, come serraggio, bullonatura o un meccanismo di montaggio specifico, per garantire stabilità, precisione e funzionamento sicuro durante la lavorazione ad alta velocità. Considera fattori come la compatibilità con diversi tipi di macchina, capacità di cambio rapido per l'efficienza e design robusti per resistere alle sollecitazioni operative. Offriamo diverse geometrie di montaggio. Controlla la tabella sottostante (Montaggio utensile) per maggiori informazioni.


5. Materiale del mulino:
   Selezionare il materiale appropriato per la fresa in base a requisiti di lavorazione specifici. L'acciaio rapido (HSS) offre versatilità e convenienza per applicazioni generiche, mentre il carburo offre durezza e resistenza all'usura superiori, ideali per operazioni ad alta velocità su materiali rigidi. Il metallo in polvere bilancia tenacità e resistenza all'usura per una durata estrema, rendendolo un'opzione robusta per ambienti esigenti. Questi materiali assicurano le migliori prestazioni, longevità e precisione in diverse attività di lavorazione.


6. Rivestimenti e Trattamenti Superficiali:
   Migliora le prestazioni dell'utensile rivestendolo con nitruro di titanio (TiN), nitruro di titanio e alluminio (TiAlN) o carbonio simile al diamante (DLC). Questi rivestimenti riducono l'attrito, migliorano la resistenza all'usura e prolungano significativamente la durata dell'utensile, in particolare nelle applicazioni di lavorazione ad alta velocità e ad alta temperatura.

Tipi di mulini:

Baucor fornisce vari utensili di fresatura CNC, ciascuno progettato per un'applicazione specifica.

Di seguito sono riportati i mulini raggruppati per tipologia:

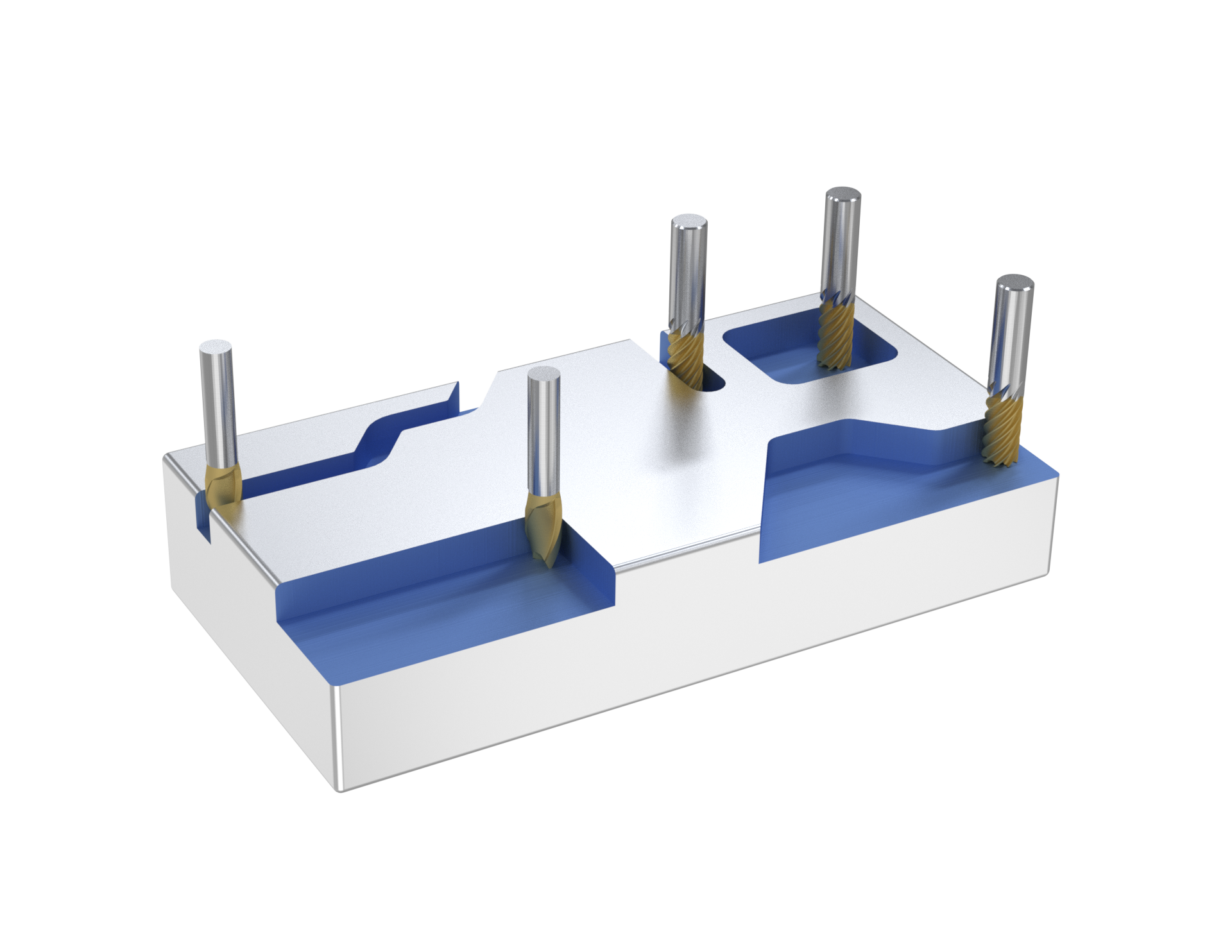

A. Mulini per uso generale

1. Frese: Uno strumento standard per le attività di fresatura quotidiane, tra cui taglio, foratura e sagomatura.
2. Collo della fresa terminale sollevato: Presenta un diametro del collo ridotto per tagli profondi o per lavorare attorno ad ostacoli.

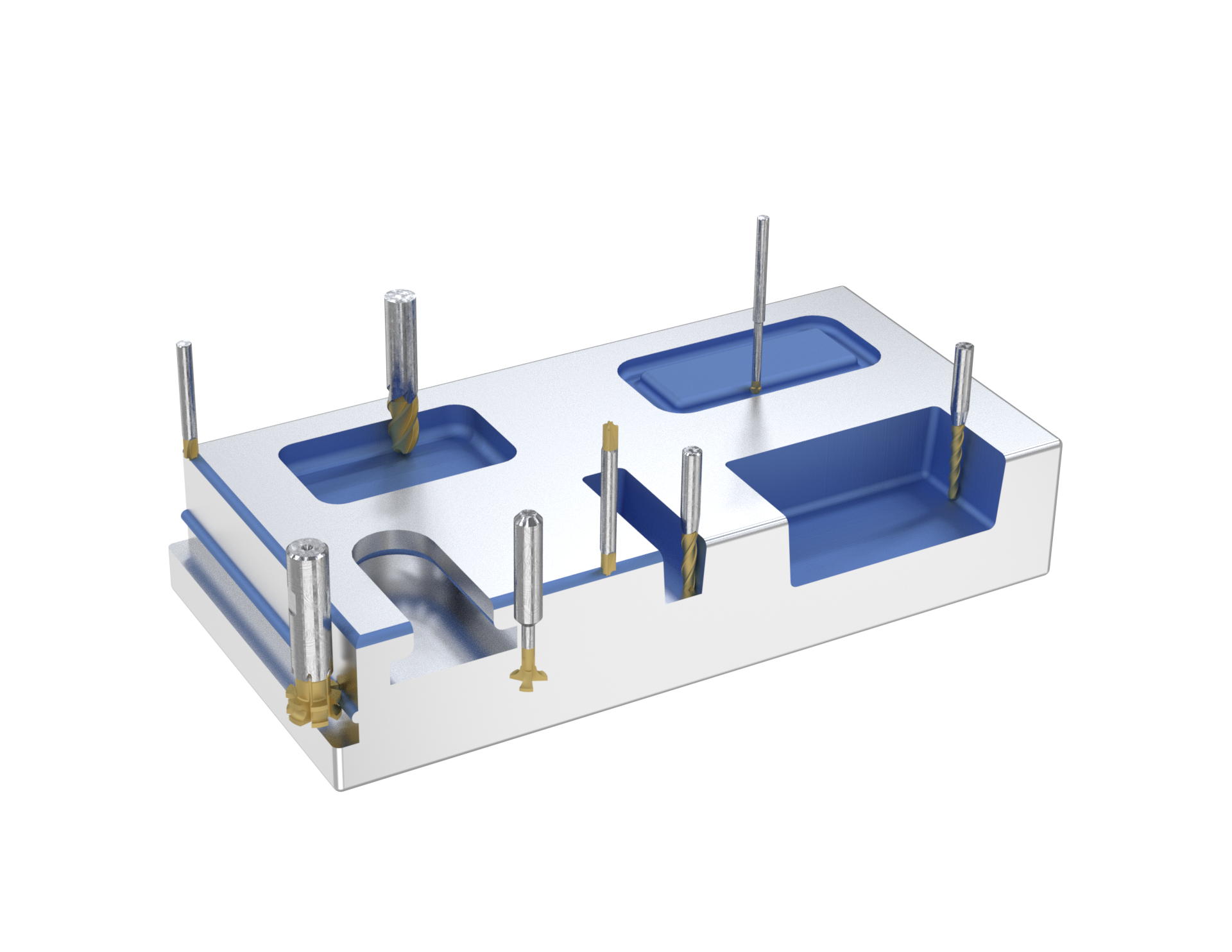

B. Frese per profilatura e contornatura

1. Fresa a raggio concavo : Realizza raggi concavi sui componenti per profili specializzati.

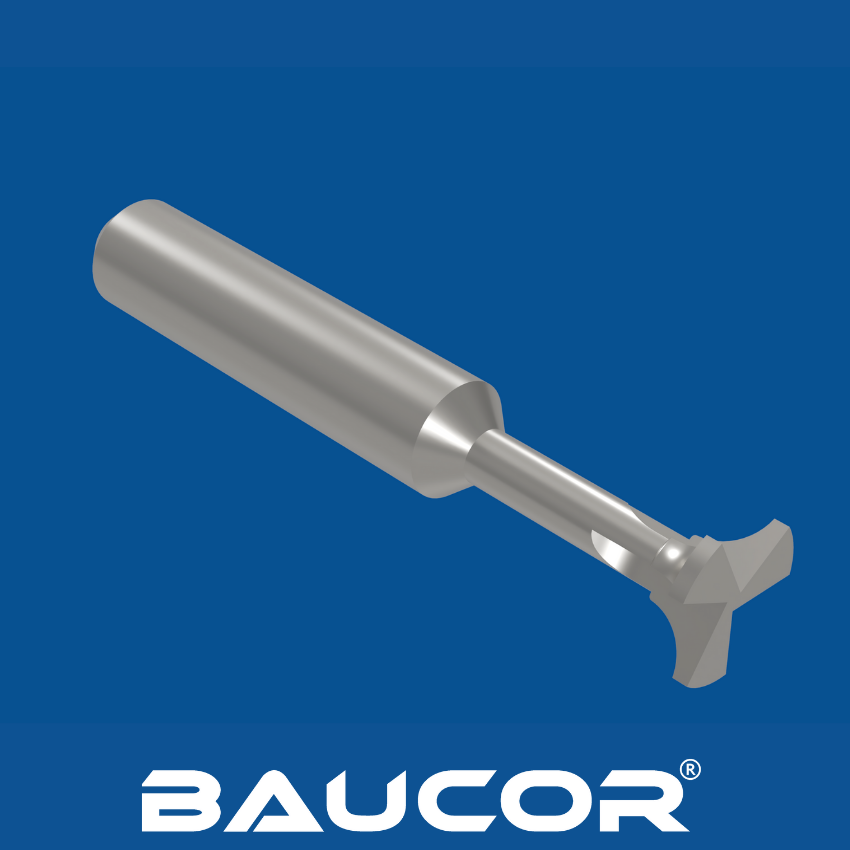

2. Frese per arrotondamento angoli posteriori : Crea bordi lisci e arrotondati sul retro di una parte.
3. Fresa per arrotondamento angoli—doppia estremità: Questo mulino arrotonda i bordi con utensili da taglio su entrambe le estremità, rendendolo efficiente nella lavorazione.
4. Fresa per arrotondamento angoli - Singola estremità: Arrotonda i bordi con un'unica estremità tagliente, ideale per lavori specifici sui bordi.
5. Fresa conica : Forma rastremata per creare superfici angolate e particolari di stampo precisi.
6. Fresa a testa sferica conica: Questa fresa combina un design conico e una testa sferica, risultando ideale per lavori di dettaglio complessi.
7. Taglia lecca-lecca : Ideale per la lavorazione di sottosquadri e la creazione di geometrie 3D complesse.
8. Fresa a testa sferica: Presenta una punta arrotondata, ideale per scolpire superfici 3D e contorni dettagliati.

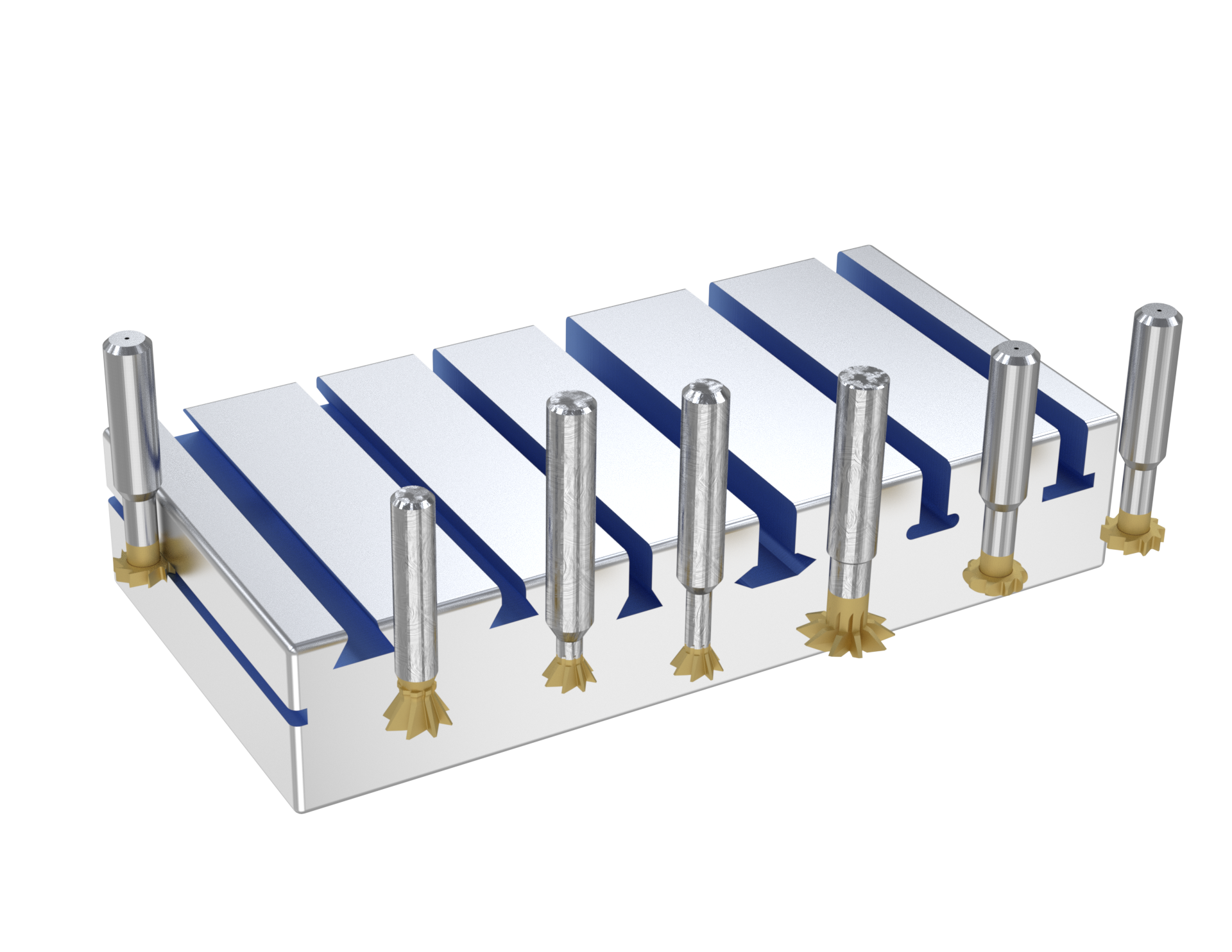

C. Fresatrici e scanalatrici

1. Fresa a coda di rondine - con raggio di smusso: Progettato con un raggio sul collo per ridurre lo stress durante la creazione della coda di rondine.
2. Taglierina a coda di rondine: Le scanalature a coda di rondine delle macchine vengono comunemente utilizzate nei componenti di assemblaggio.
3. Fresa a coda di rondine - con lunga portata: Versione a lunga portata per lavorazioni a coda di rondine più profonde e difficili da raggiungere.
4. Frese a gambo a doppio angolo: Crea scanalature a V e tagli angolari in un'unica operazione.
5. Fresa per sedi chiave - Raggio completo: Crea sedi per chiavette arrotondate per applicazioni meccaniche specializzate.
6. Fresa per sedi chiave : Utilizzato per tagliare le sedi per chiavette negli alberi per un assemblaggio sicuro con chiavette meccaniche.
7. Fresa per sedi chiave - Dente sfalsato: Riduce le vibrazioni e il chiacchiericcio grazie ai denti sfalsati, per un taglio più fluido delle sedi delle chiavette.

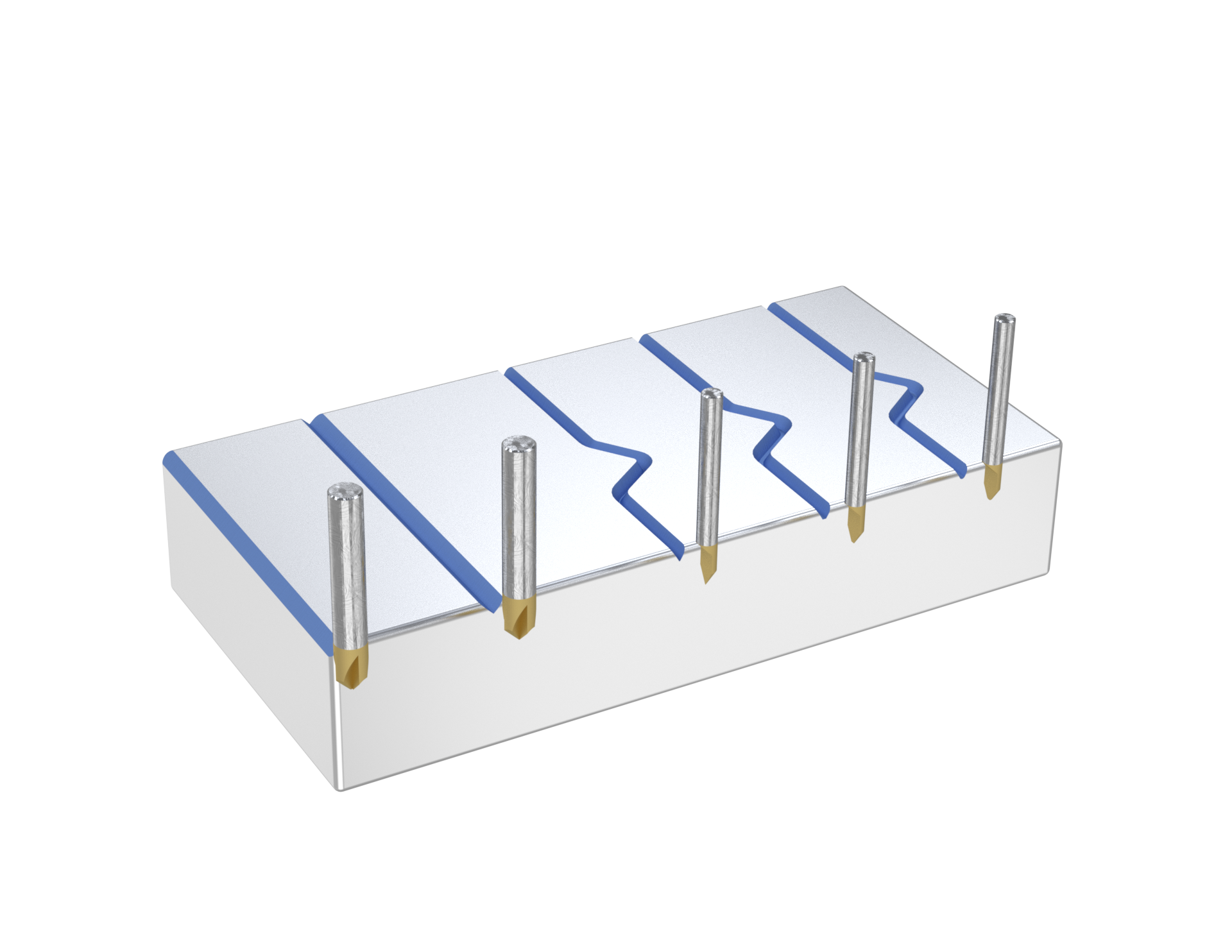

D. Frese per smussatura e incisione

1. Frese per smussi — Appuntite: In questo modo si creano bordi smussati o smussi essenziali per la finitura dei pezzi e la preparazione dell'assemblaggio.
2. La punta della fresa per incisione è staccata : Punta di precisione per incisioni complesse e dettagli raffinati.
3. Frese per incisione - Appuntite : Utensili dalla punta affilata, perfetti per incisioni e marcature dettagliate.
4. Frese per incisione a raggio : Utensili per incisione con punta arrotondata per marcature lisce e curve.
5. Frese per smussi con punta : Progettato appositamente per la smussatura, presenta una punta dalla forma esclusiva che garantisce precisione e uniformità.

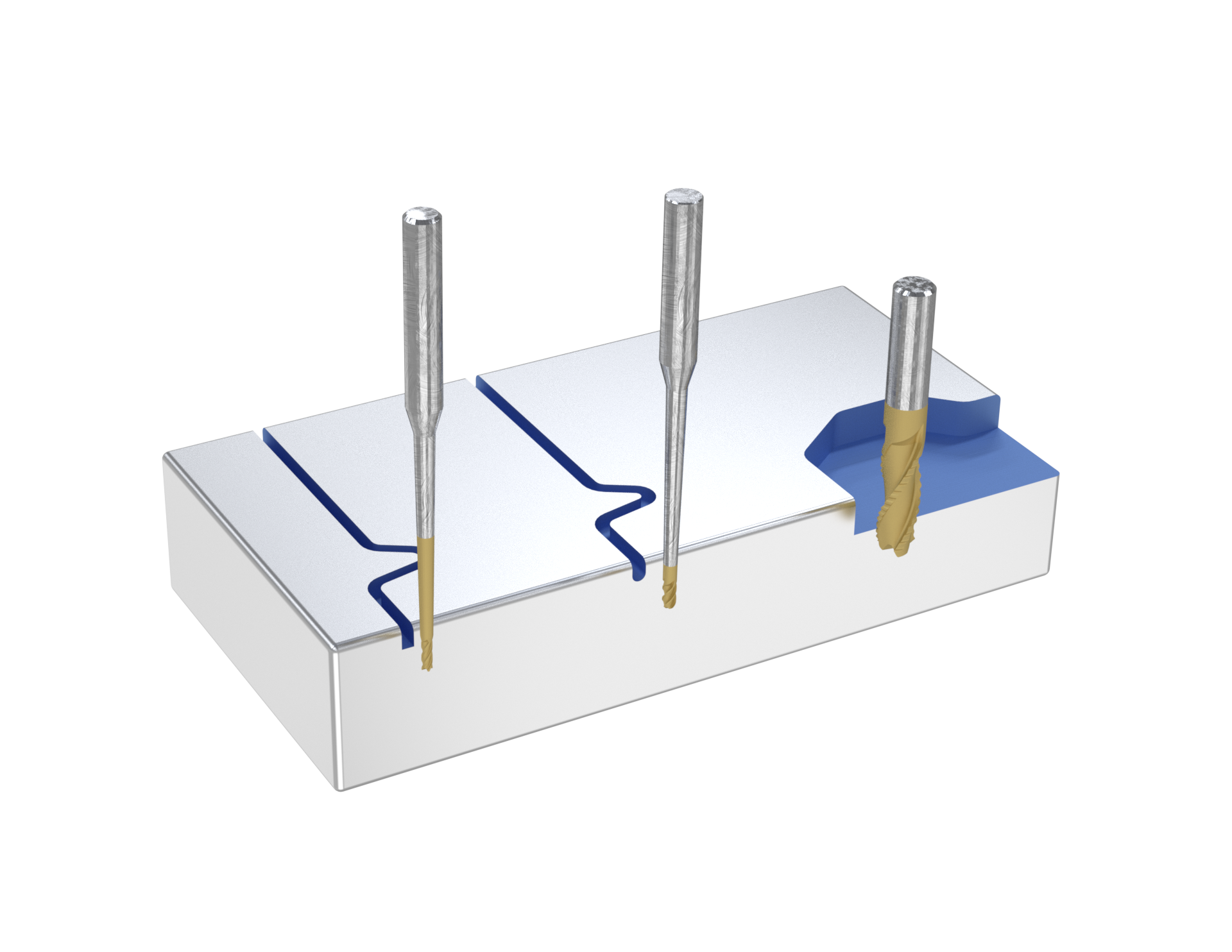

E. Laminatoi di sgombero e finitura

1. Frese di sgombero - Fresa a testa quadrata: Fresa a estremità piatta che offre maggiore spazio per le operazioni di finitura.
2. Frese di sgombero - Fresa a testa sferica: Offre maggiore spazio libero per la lavorazione, utile in attività specifiche.

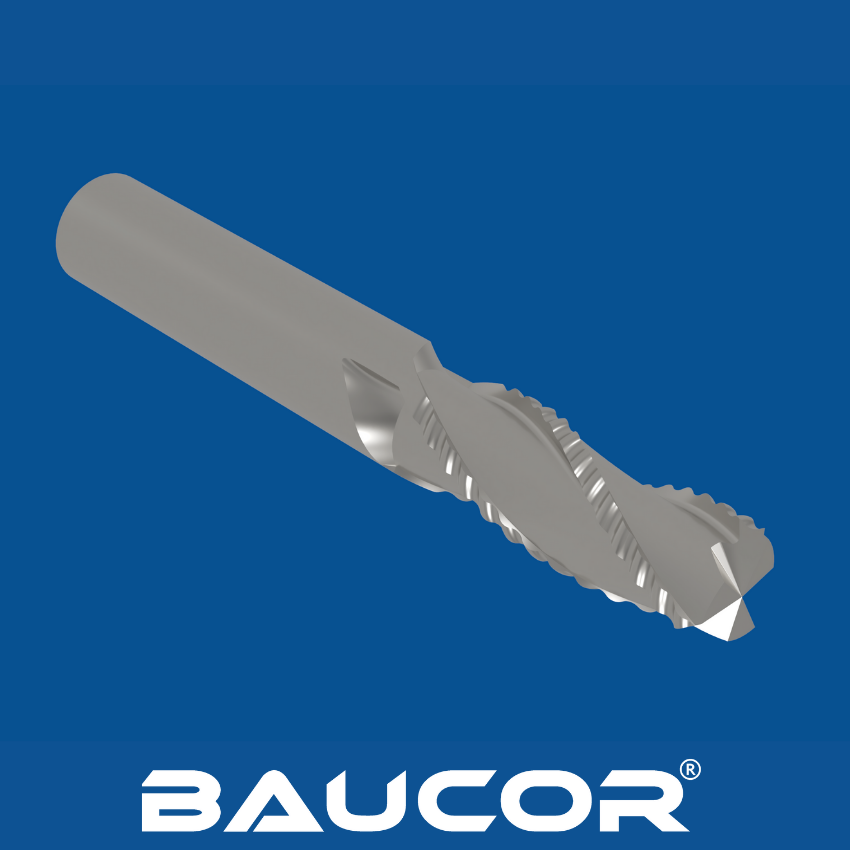

3. Fresa rompitruciolo: Rimuove efficacemente il materiale grazie al suo tagliente seghettato, riducendo le dimensioni dei trucioli durante la lavorazione.

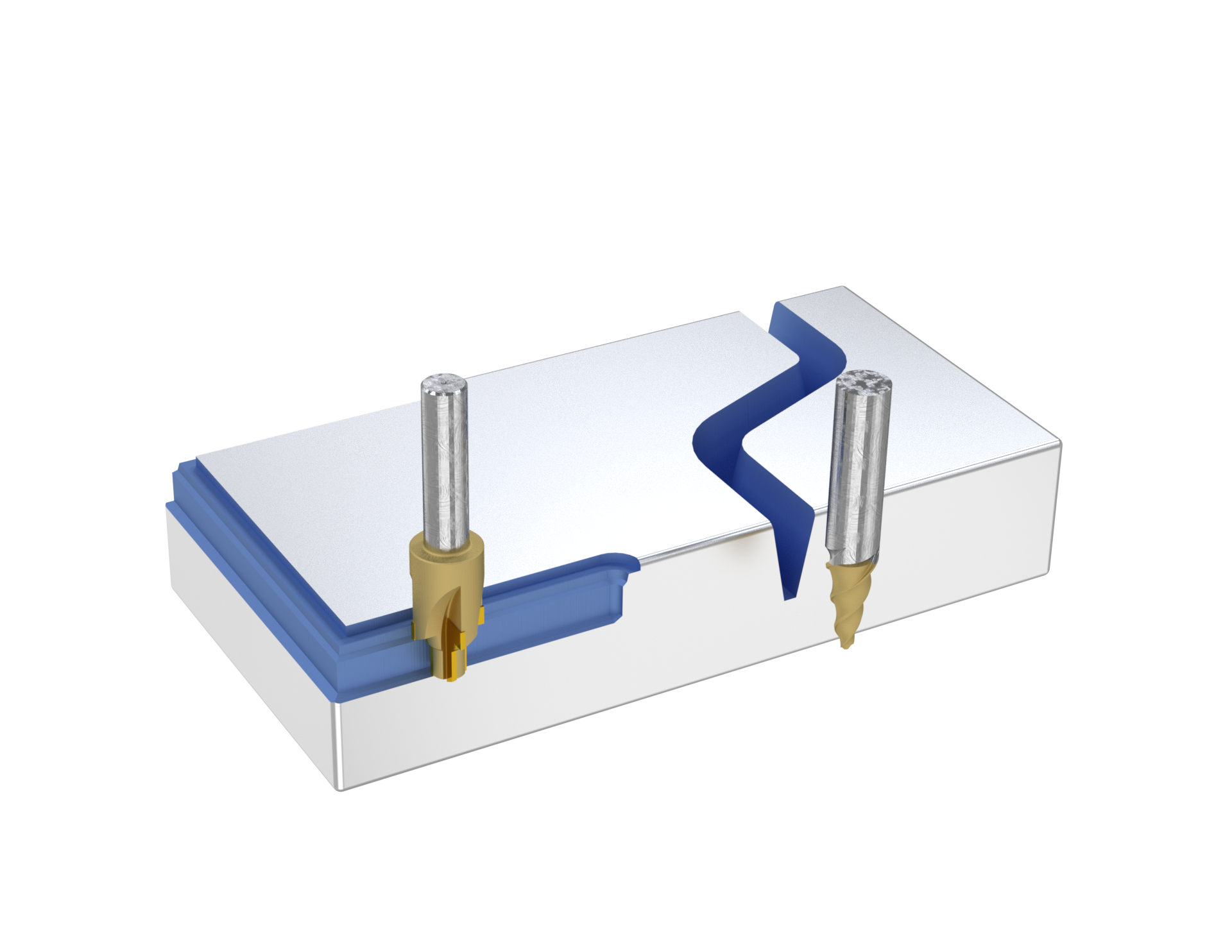

F. Mulini a tuffo e speciali

1. Frese a tuffo: Utensili di precisione per la creazione di cavità dettagliate in stampi e matrici.
2. Strumenti di portabilità : Allarga e rifinisce i passaggi interni, comunemente nei componenti automobilistici.

Prima di procedere con la produzione, è essenziale convalidare il design utilizzando metodi di analisi numerica come l'analisi degli elementi finiti (FEA) o la prototipazione. I metodi di prototipazione rapida, come la stampa 3D, consentono una valutazione pratica della funzionalità, dell'ergonomia e della compatibilità del design all'interno della macchina. Se necessario, perfezionare il design in base al feedback dall'analisi o dal prototipo.

Gli utensili per fresatura CNC di Baucor sono realizzati con precisione e competenza, garantendo elevate prestazioni, durata e affidabilità. Che tu abbia bisogno di fresatrici standard o soluzioni personalizzate, ci impegniamo a fornire utensili che potenziano le tue capacità di lavorazione.
